Remplacement ligne laser guidage sur scie circulaire

Comment réparer ou ajouter une visée laser sur un outillage telle qu’une scie circulaire ?

Category: Tags: ,
Partager cet article en cliquant simplement ici

Description

En achetant pas cher, forcément, on se retrouve avec des produits qui ne durent pas vraiment dans le temps. J’ai acheté cette scie circulaire d’occasion et la diode laser ne produisait plus qu’un faible faisceau rougeâtre.
Heureusement il est assez simple de le remplacer.

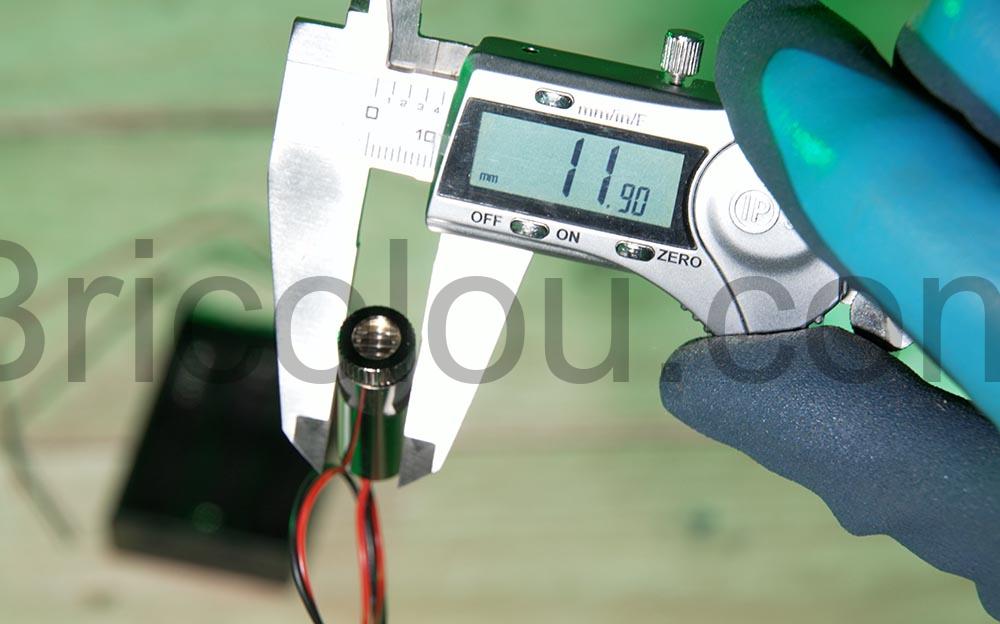

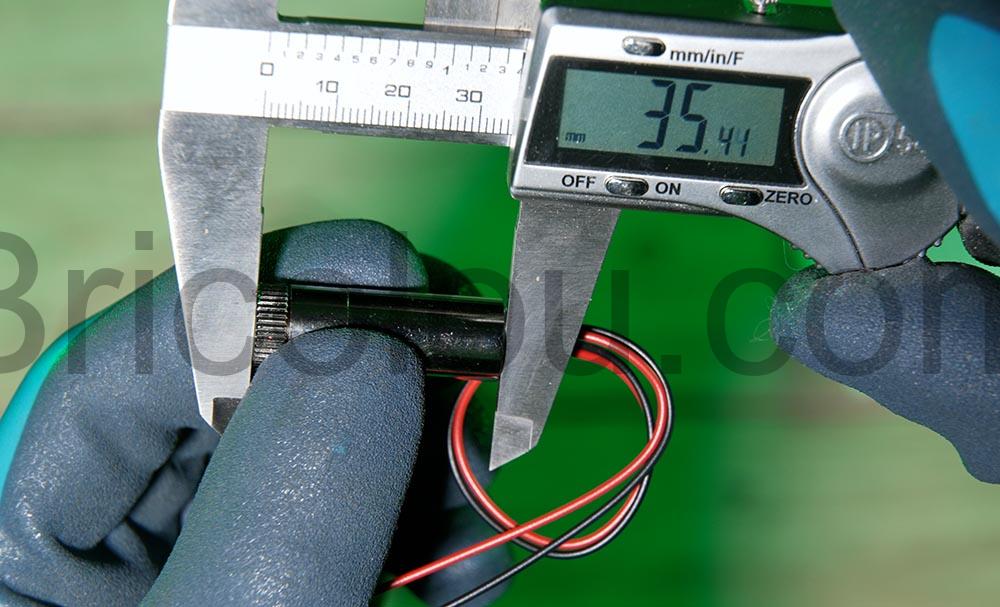

Comme vous pouvez le voir dans la vidéo j’en ai profité pour faire un produit plus efficace que l’original avec le défaut que celui-ci a un diamètre supérieur.

La magnifique lame Expert Bosch bois que vous voyez sur ma scie circulaire est en test sur mon site.

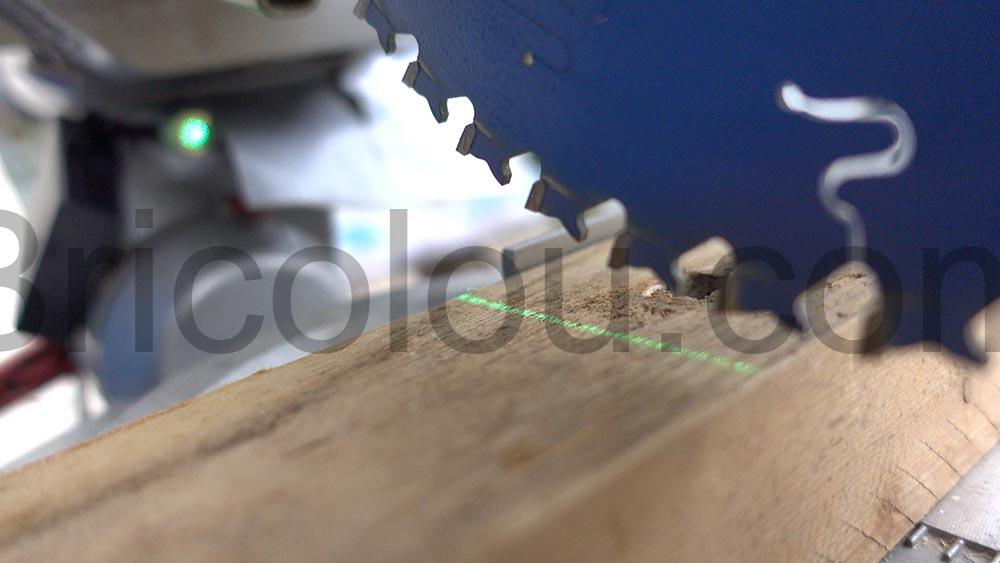

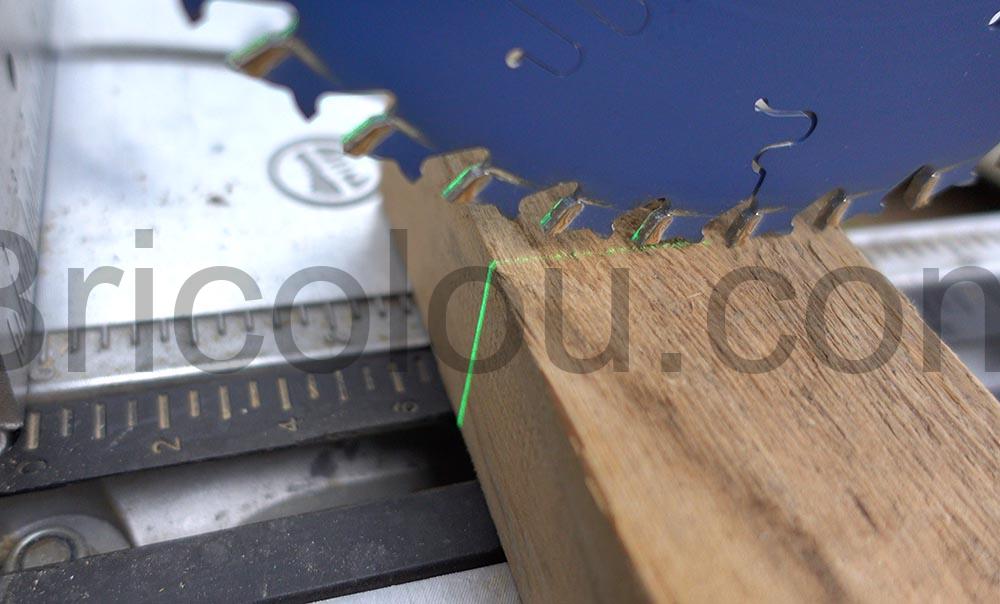

Il a fallu modifier un petit peu le support mais le résultat est un affichage laser en vert au lieu de rouge, sachant que le vert est plus sensible pour votre œil avec la même puissance.

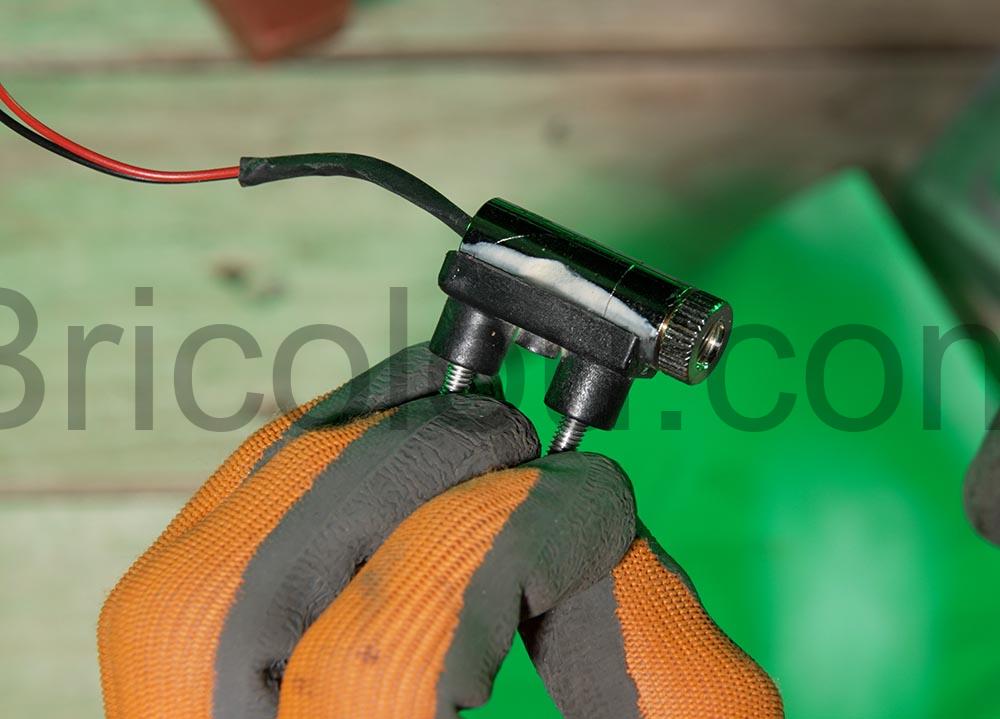

Remplacement ligne laser guidage scie circulaire Diode CTRICALVER 520nm Vert support

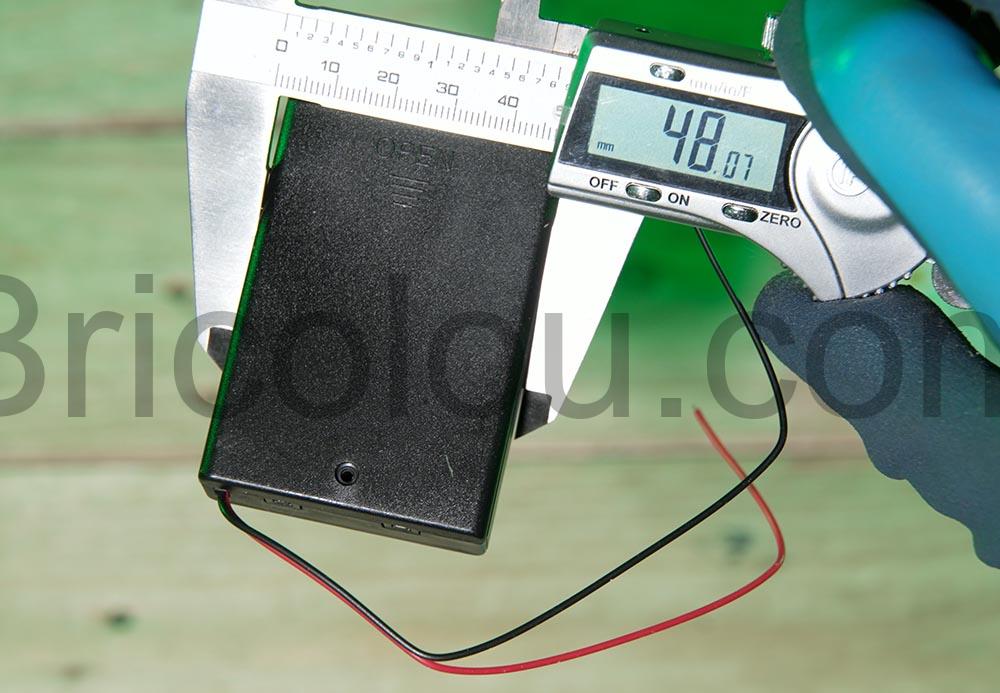

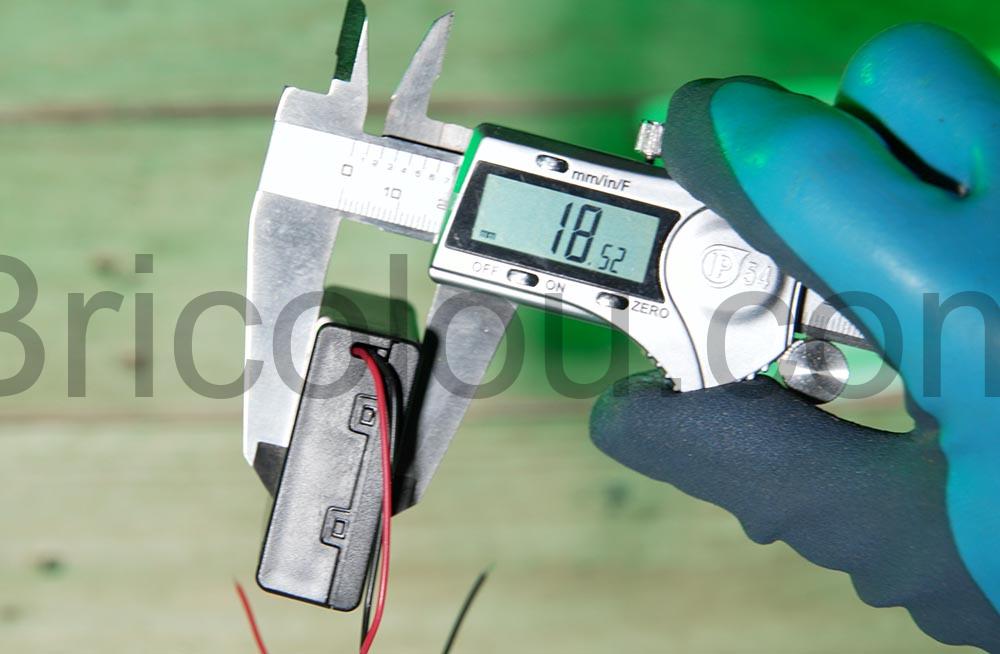

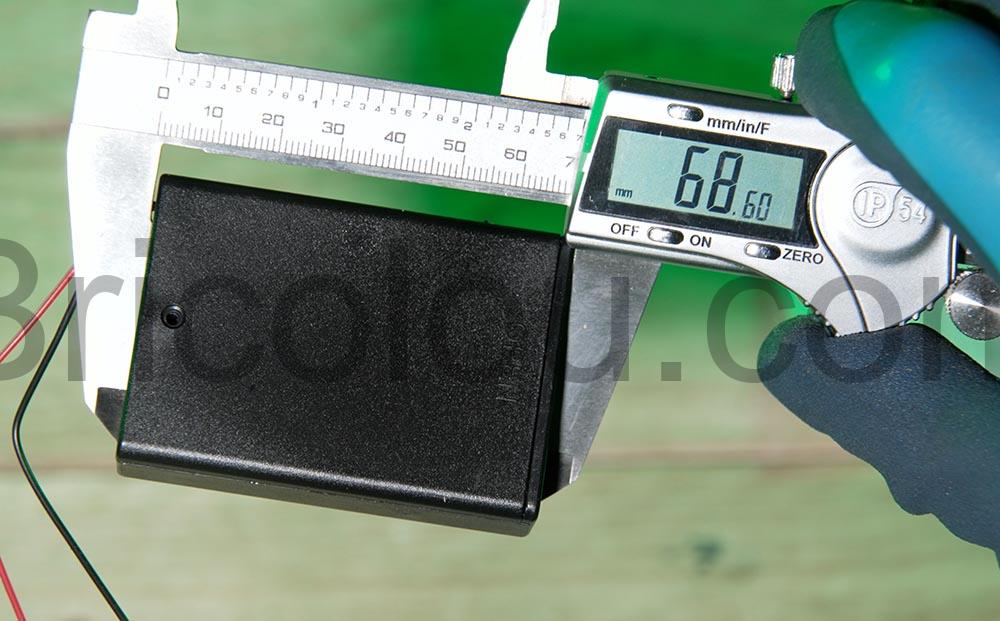

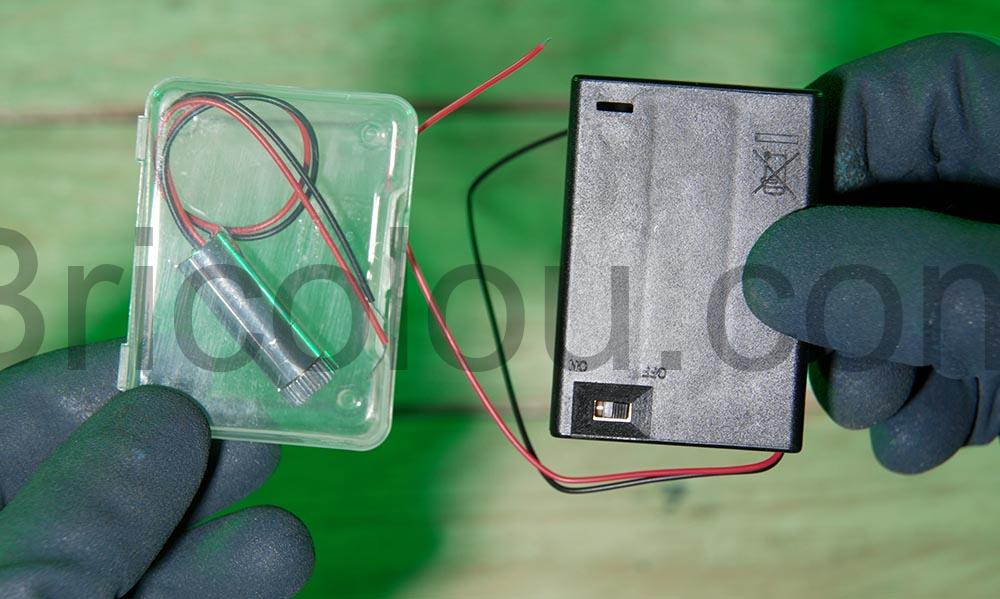

En plus il s’allument désormais avec 3 piles au lieu de 2 mais ne vous inquiétez pas la moitié est pile est fourni dans le kit.

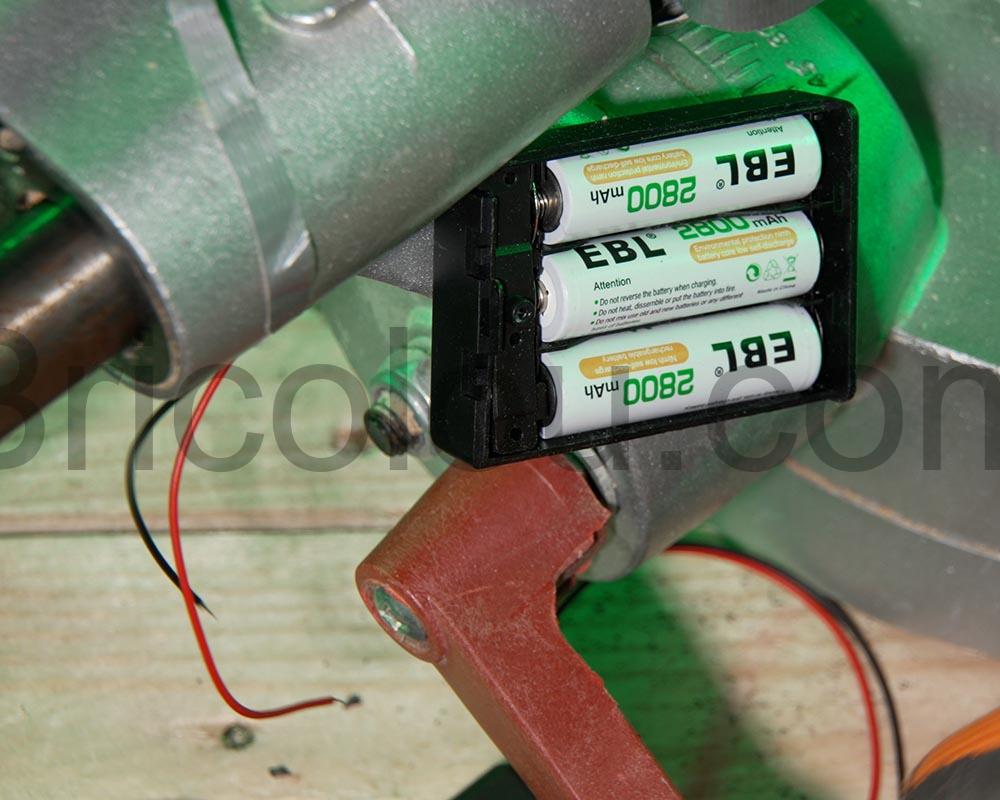

Remplacement ligne laser guidage scie circulaire Diode CTRICALVER 520nm Vert pile
Le défaut éventuel c’est que l’interrupteur pour la mise en marche est vraiment à l’intérieur du boîtier et un peu difficile à attraper avec des gants.
Le temps dira si cette diode laser de traçage fonctionnera plus longtemps.

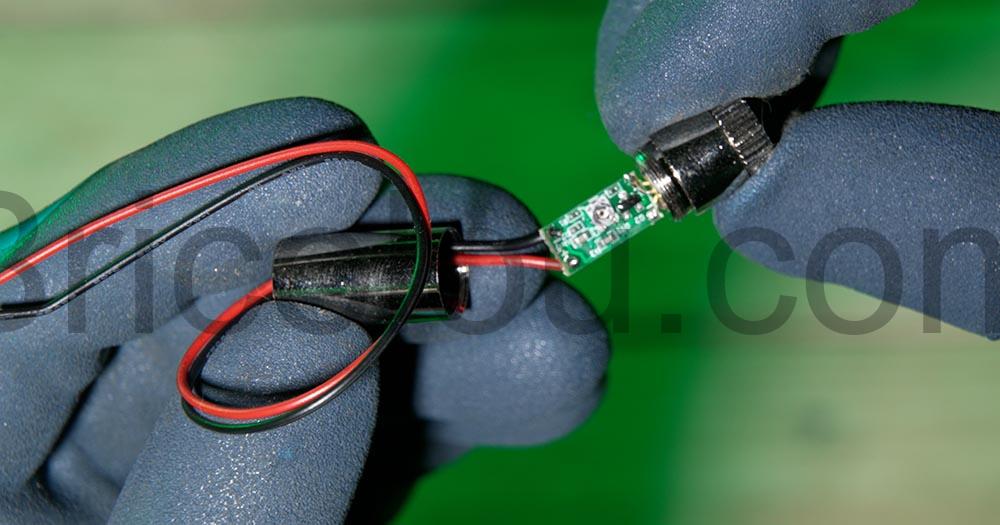

Elle ne chauffe quasiment pas et il y a une petite électronique à l’intérieur que je vous invite à protéger de la poussière si vous le mettez sur un outillage.

Remplacement ligne laser guidage scie circulaire Diode CTRICALVER 520nm Vert électronique

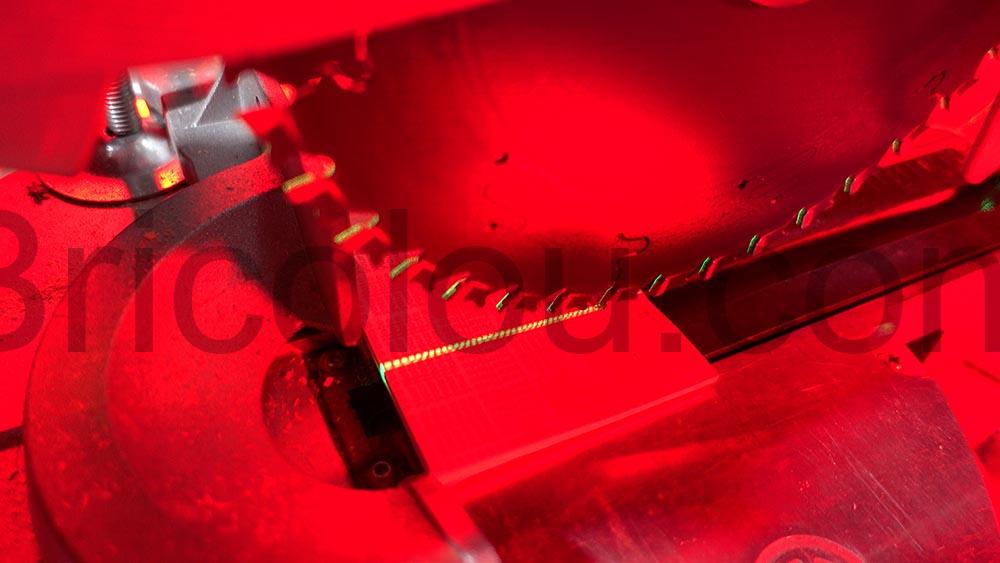

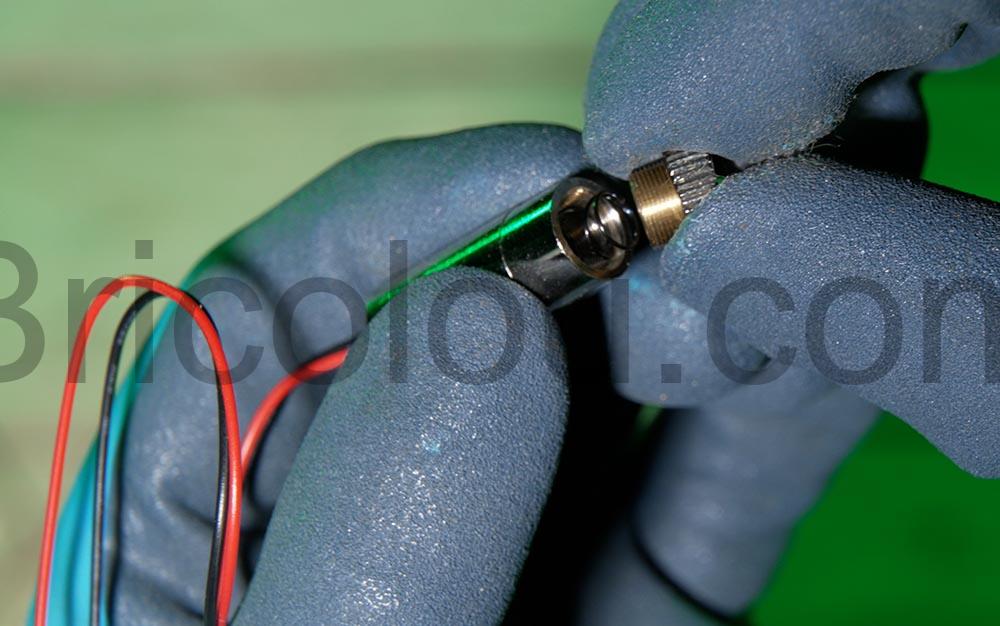

La position et la netteté du faisceau peut-être réglé avec la bague à l’avant qu’il faudra aussi penser à bloquer avec du scotch car elle pourrait se dévisser avec les vibrations de votre outil.

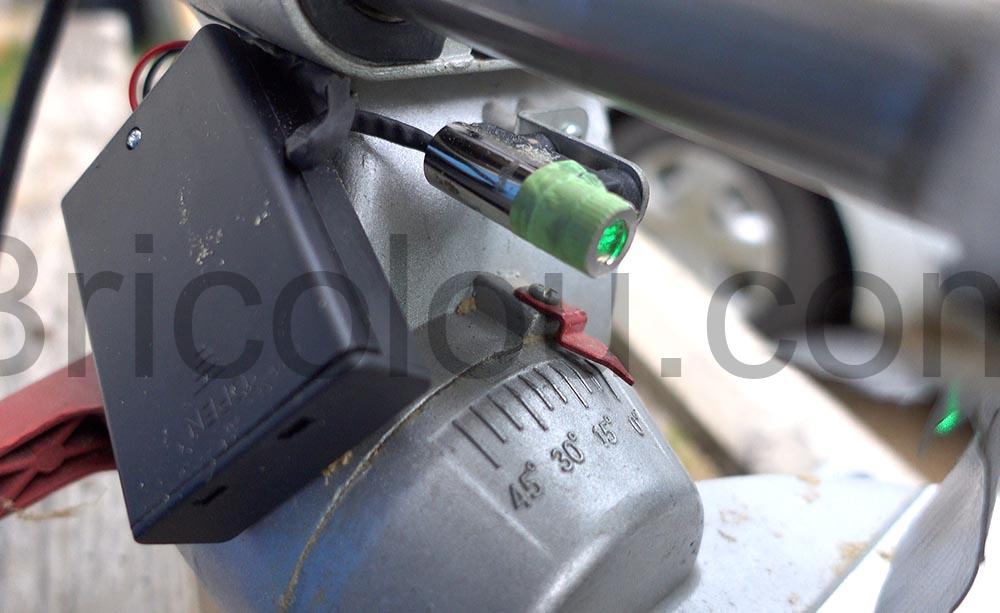

Remplacement ligne laser guidage scie circulaire Diode CTRICALVER 520nm Vert jour
Pour le prix je pense que c’est un achat utile afin de gagner du temps et de la précision dans vos découpes ou vos perçages.
Je trouve que la carte électronique est vraiment très proche des bords en métal et je vous invite à protéger le tout avec de l’isolation comme par exemple de la gaine thermo durcissable.

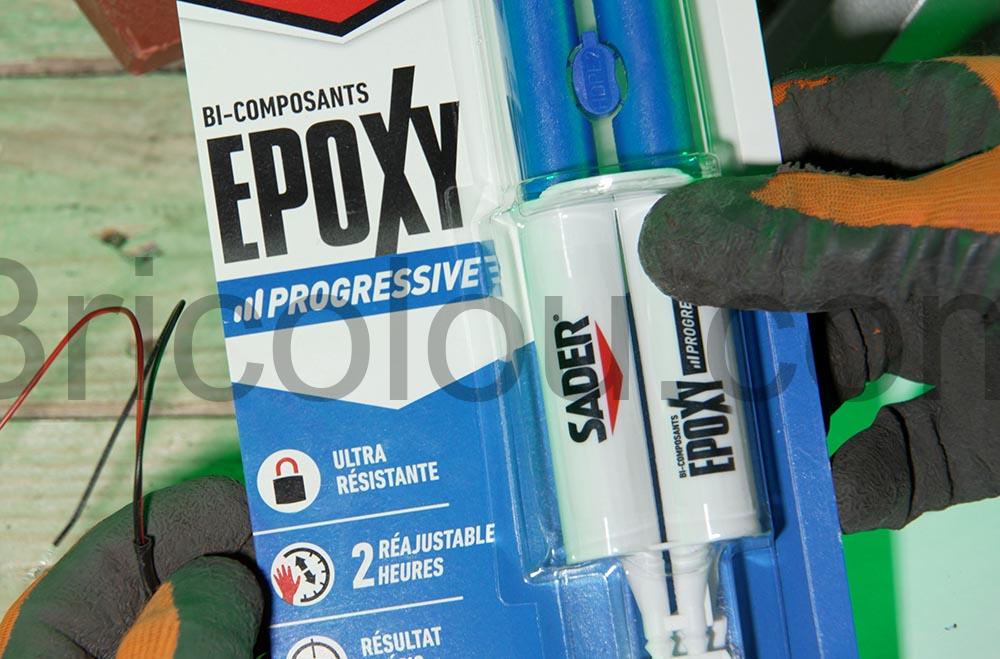

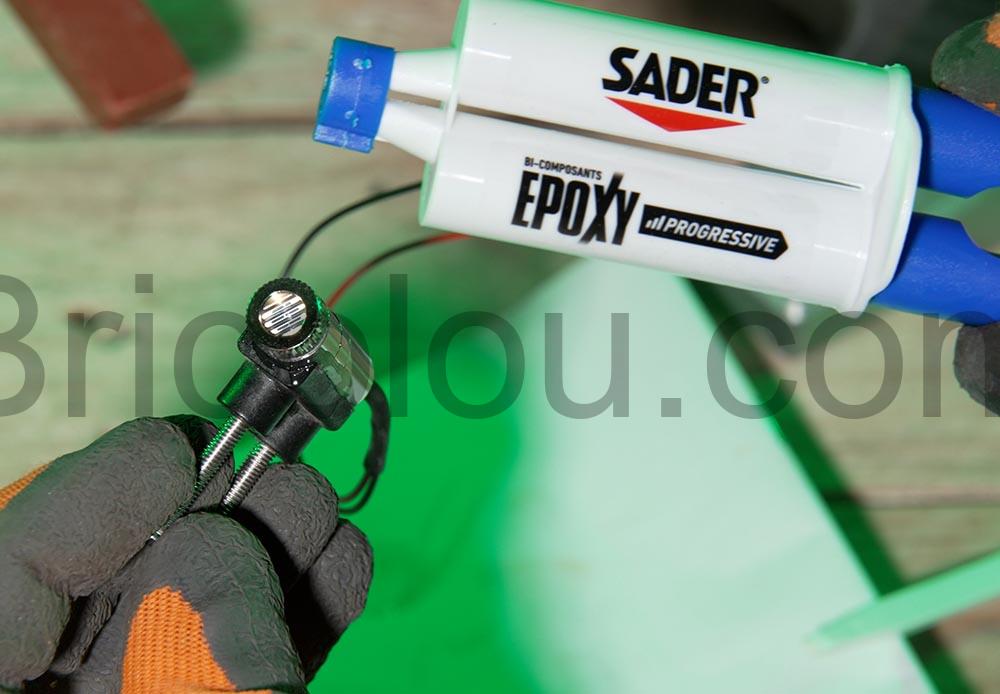

🎁 La colle Sader à prise lente qui est à mon avis, trop lente. Je trouve toujours que les colles époxy à double composante prennent trop vite et qu’on a à peine le temps de mettre la pâte qu’elle est déjà dure. Mais à l’opposé, celle-ci met tellement de temps pour sécher complètement, que cela la réserve à des bricolages qui sont réalisés en dehors des urgences. Bien sûr, dans ce montage de diode laser sur une scie circulaire, je n’étais pas pressé par le temps.
