Description
Voici pour commencer une vidéo de présentation de cette horloge Debflex.

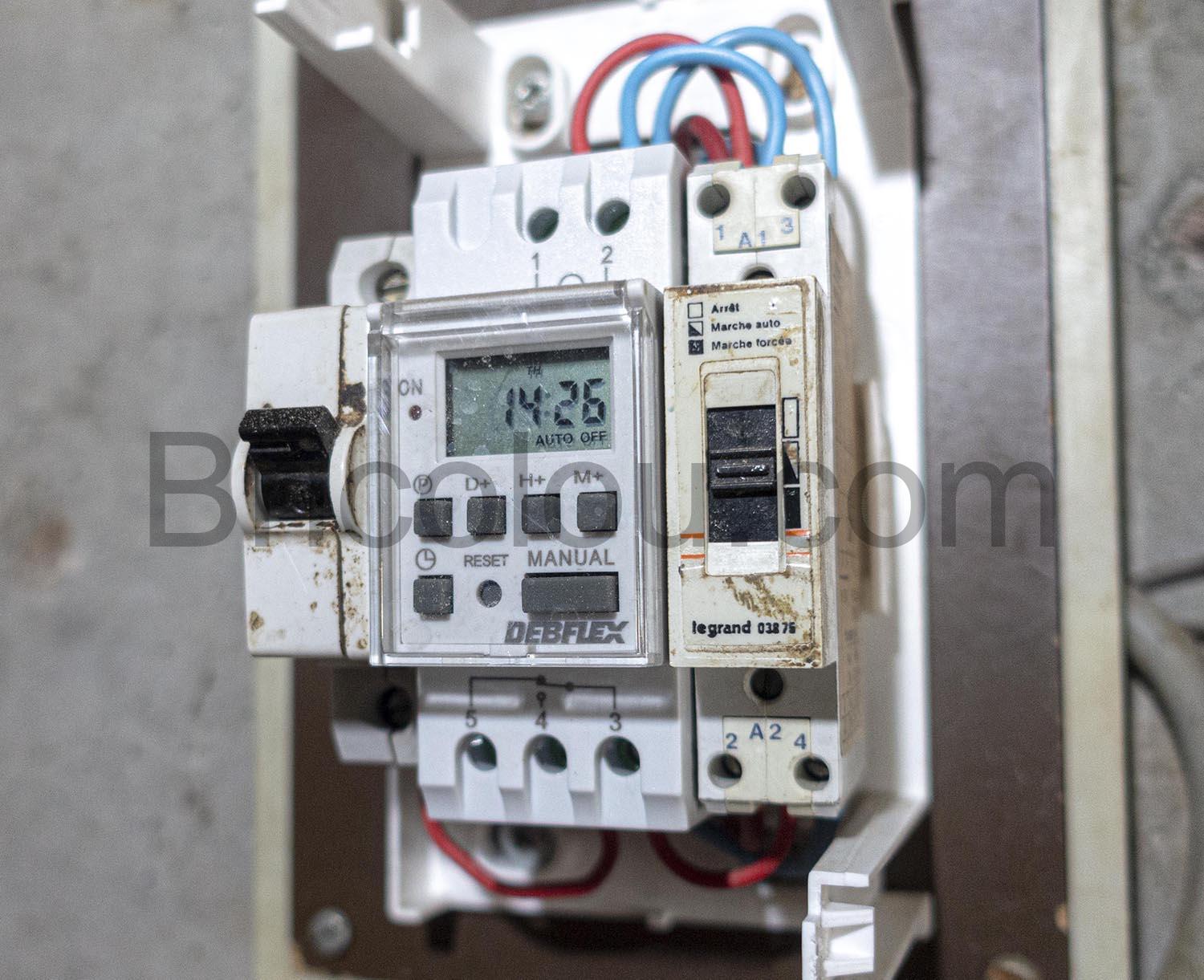

Je l’utilise pour commander la mise en marche du cumulus à la place du système heure d’été heure d’hiver qui n’est plus intéressant financièrement. Un rapide calcul m’a fait économiser facilement le prix de l’appareil en 6 mois sur un cumulus de 200 litres / 2,500 Watts.
La documentation en français indique un pouvoir de coupure de 16 ampères sous 230 volts alternatif ce qui donne 3500 watts sur une charge résistive comme un cumulus par exemple.
Il y a une batterie interne qui se recharge seule et permet à l’horloge de fonctionner pendant 15 jours sans être alimentée. Chaque programme à une heure de départ et de fin à la minute près. La durée minimum d’un programme est donc de 1 minute de long. Cela est parfait pour une pompe d’arrosage par exemple.
Il y a 16 programmes différents qui peuvent fonctionner tous ensemble. Le numéro du programme est à gauche et ensuite on choisit l’heure de début et de fin.
🚧 La chose importante que je n’avais pas comprise c’est qu’il faut bien appuyer sur reset avec une pointe de stylo après l’avoir branché pour pouvoir commencer à le programmer. Sans ça, l’écran ne s’allume pas et ça donne l’impression qu’elle est en panne. Vous avez en plus la possibilité de faire une marche forcée avec le bouton manuel.
✅ Il y a même 4 possibilités différentes. Voici les différences car j’avais du mal à comprendre. OFF [Complètement arrêté]; tous les programmes sont ignorés, l’horloge continue de fonctionner mais le relais est toujours à zéro. ON [marche forcée]; c’est l’inverse les contacts son comité et les programmes ignorés, parfait pour faire chauffer le cumulus sans arrêt. ON AUTO [Marche et mode Automatique lancé]: le contact commutés et sera remise à zéro lors du prochain programme qui le demande. Les programmes fonctionnent; le relais démarre dans un état commuté. OFF AUTO [Arrêt mais mode automatique lancé]: Le relais est au repos mais les programmes fonctionnent. Dès qu’un programme demandera la mise en marche, Le relais commute. Pour la mettre à l’heure vous mettez simplement le bouton sur la petite horloge.
❌Il n’y a pas d’horaire d’hiver ou d’été; c’est à vous de modifier votre heure.
❌ Les jours de la semaine sont indiqués en anglais uniquement donc MO pour Monday [lundi], et ainsi de suite.

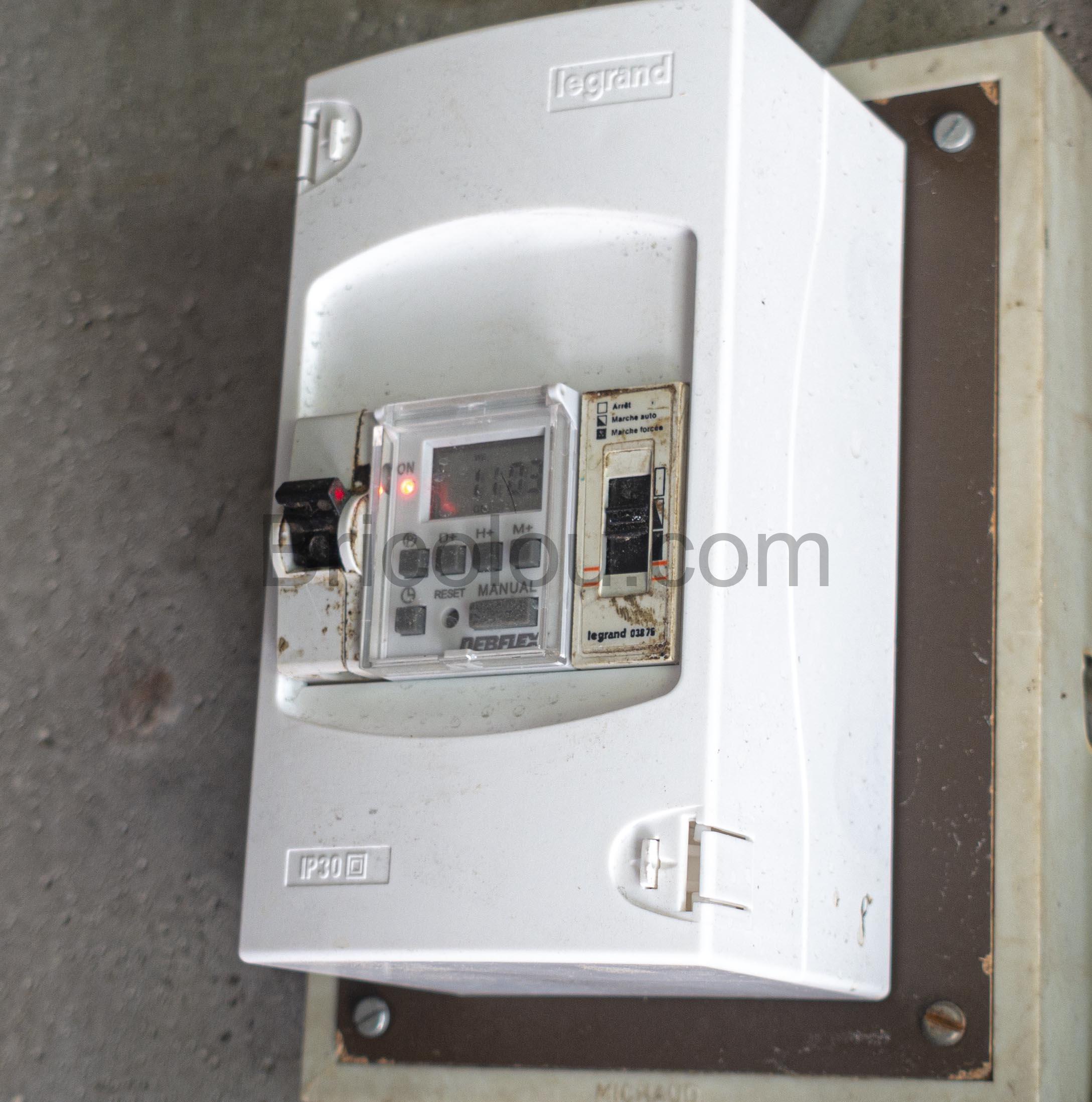

✅ Pour le reste la programmation est super simple. Vous appuyez sur le bouton P pour les programmes qui va afficher le programme en cours. Il y a 16 programmes possibles. Entrez l’heure de début et l’heure de fin, vous pouvez appuyer sur la touche “Manual” pour effacer votre entrée. Voilà c’est fait. Vous pouvez choisir par exemple un jour sur deux, tous les jours, ou simplement le weekend ou uniquement la semaine, uniquement un jour et ainsi de suite. Le branchement est très simple. Le schéma est dessiné sur votre boîtier. Votre horloge se clipse dans un rail DIN. Elle prend deux unités de large. Dans ma vidéo, elle est montée dans ce super boîtier vendu à prix canon.

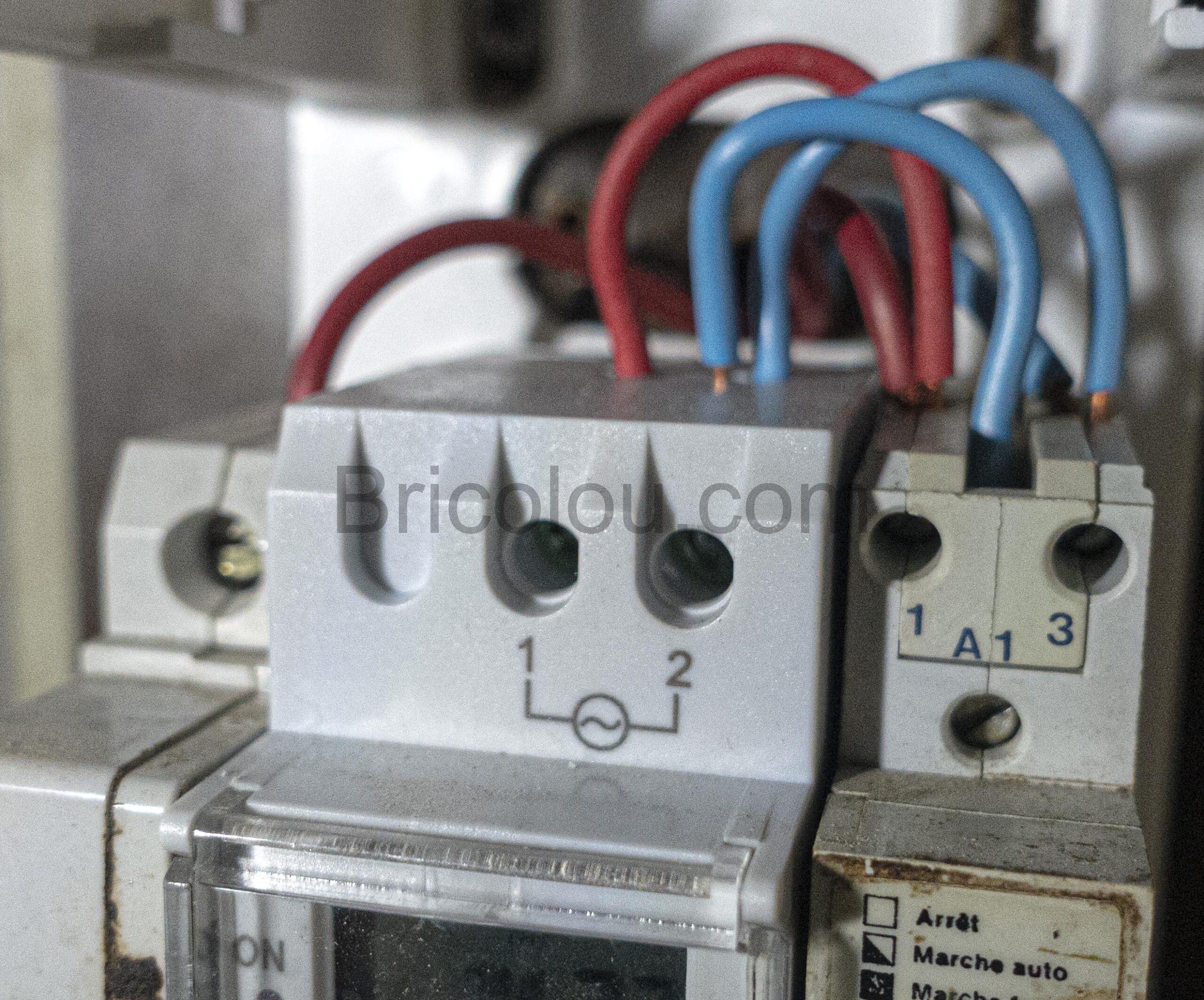

✅ Le dessus est réservé à l’alimentation de l’horloge. Vous y connectez donc le neutre (File bleu) et la phase (N’importe quel couleur sauf Bleu ou Jaune/Vert). Pour passer du 16 ampères vous avez besoin de ceci pour le bon diamètre.
Ce sont des vis qui serrent vos câbles, l’horloge consomme moins de 2VA ce qui est négligeable.
🎁Je vous conseille de mettre un disjoncteur de 2A pour le protéger comme ce que vous pouvez trouver ici. C’est ce qui est préconisé par la notice d’ailleurs.

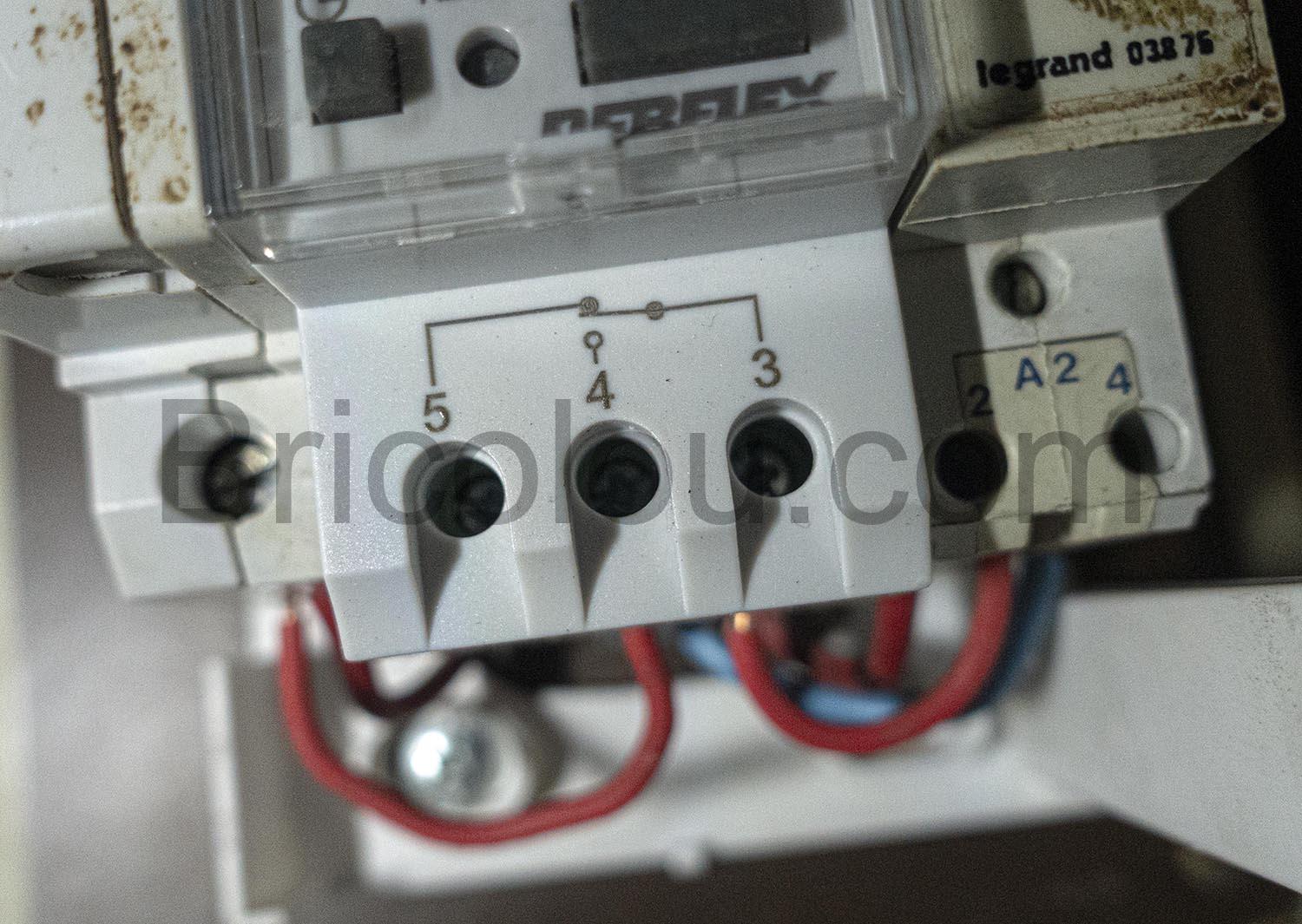

✅ La partie basse est le contact d’utilisation. Il y a un normalement fermé et un normalement ouvert pour toutes les configurations possibles. Il n’y a pas de connexion entre les contacts d’utilisation et la partie alimentation (le haut). Vous pouvez donc commander des charges d’un autre système d’alimentation avec une autre tension tant que vous respectez le la puissance de coupure de vos contacts. À chaque fois, un LED indique l’état du contact.
🎁 De plus, cela protège les contacts de votre horloge qui ne communique pas trop grosse puissance. Vous avez par exemple ce contacteur qui va très bien fonctionner avec cette horloge.

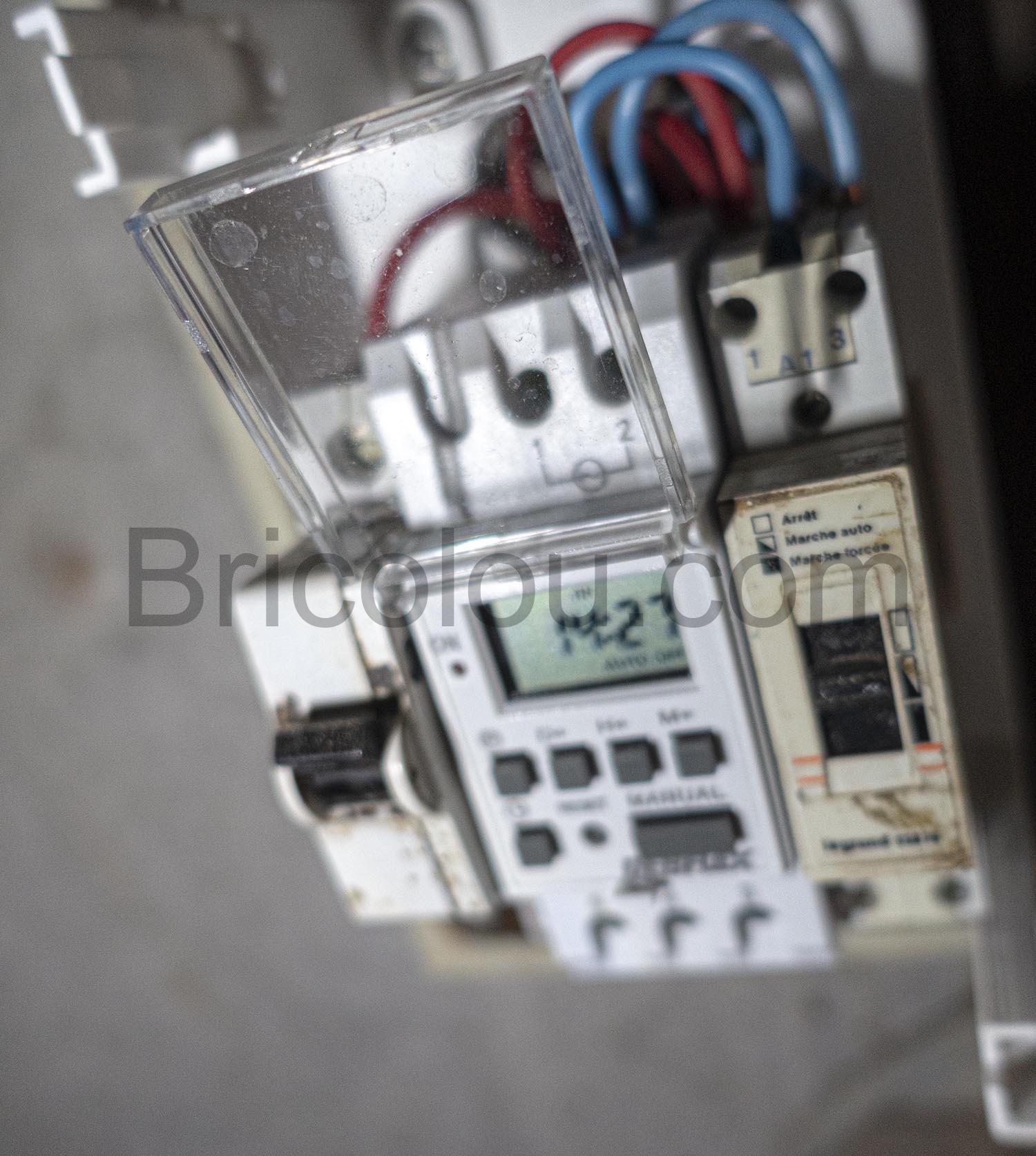

🚧 L’horloge n’est pas étanche et juste considérée comme IP20. Il y a toutefois un petit capot protecteur transparent pour éviter la poussière.
🚧 L’écran est correctement lisible mais pas rétro-éclairé.
✅ Elle ne chauffe pas en cours d’utilisation.
🏆 Elle n’est vraiment pas chère compte tenu des services qu’elle rend. Donc oui je recommande grandement cette horloge. Elle est petite et simple à programmer. Je l’ai depuis 2 ans et je n’ai rencontré aucun problème. Elle est désormais dans mon boitier électrique principal.
Mise à jour Dec 2023.
J’ai finalement décidé de remplacer cette horloge par une version connectée d’un interrupteur que je décris sur cette page. Cela dans le but de simplifier a programmation des plages horaires, mais aussi la possibilité de passer en mode forcée à distance.
Voici une vidéo qui explique ma modification.
