Legrand Kit raccordement direct disjoncteur interrupteur différentiel 928 00 63A

Indispensable gadget Legrand pour raccorder l’interrupteur différentiel aux disjoncteurs grâce à un peigne en 63A

Categories: , Tags: ,
Partager cet article en cliquant simplement ici

Description

Cet objet est pour moi indispensable si vous souhaitez placer un peigne à la sortie de votre interrupteur différentiel Legrand en 63A .
Chez Legrand, même si vous avez choisi un modèle qui permet d’avoir la sortie sur le dessus de l’interrupteur différentiel, les broches étant côte à côte il est impossible de brancher directement le peigne dessus.
Vous allez perdre une unité mais avoir une connexion solide de 63 A pour ensuite alimenter la totalité de votre maison.

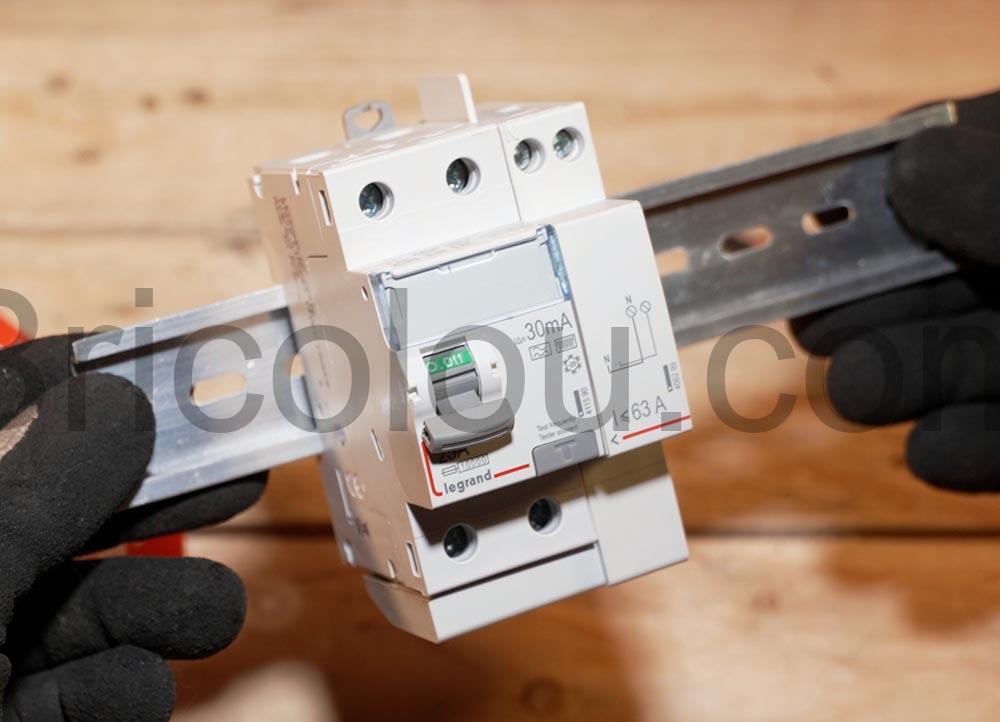

Legrand Kit de raccordement direct disjoncteur interrupteur différentiel rail Din

Je ne vais pas vous mentir en vous disant que ce produit est bon marché. Il s’agit de deux morceaux de cuivre insérés dans du plastique et cela est vendu près de 30 €.
Il n’y a aucune électronique à l’intérieur ou quelconque protection.

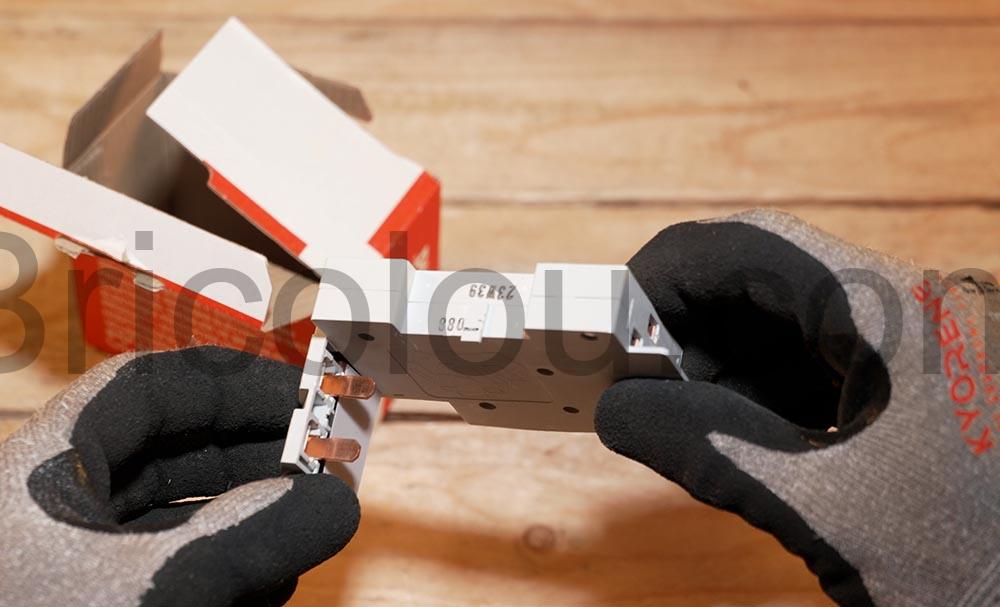

Les contacts venant de se mettre sur l’interrupteur différentiel sont donc parallèles l’un à l’autre et les sorties pour les disjoncteurs sont décalées afin de placer un peigne.

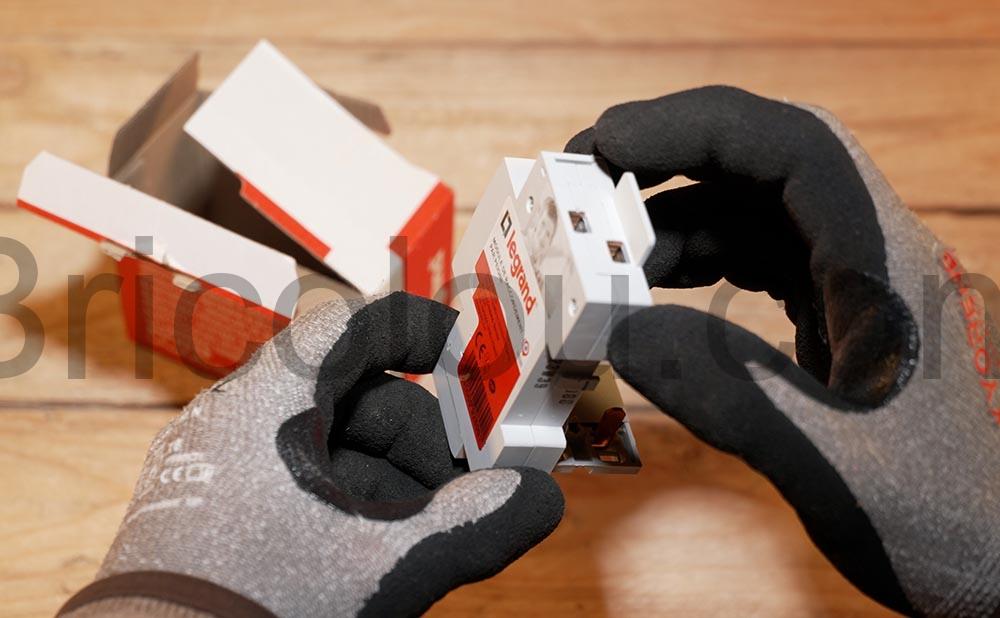

Legrand Kit de raccordement direct disjoncteur interrupteur différentiel 928 00 63A conatcts

Le marquage vous invite à placer le neutre à gauche sans qu’il y ait une explication. Je pense que c’est pour rester compatible avec la gamme Legrand malgré le fait que leur interrupteur différentiel puisse-être indépendamment inversé entre neutre et phase.
Il est donc compatible avec d’autres disjoncteurs d’autres marques mais faites bien attention à ce que le neutre soit à gauche pour que le marquage soit correct.

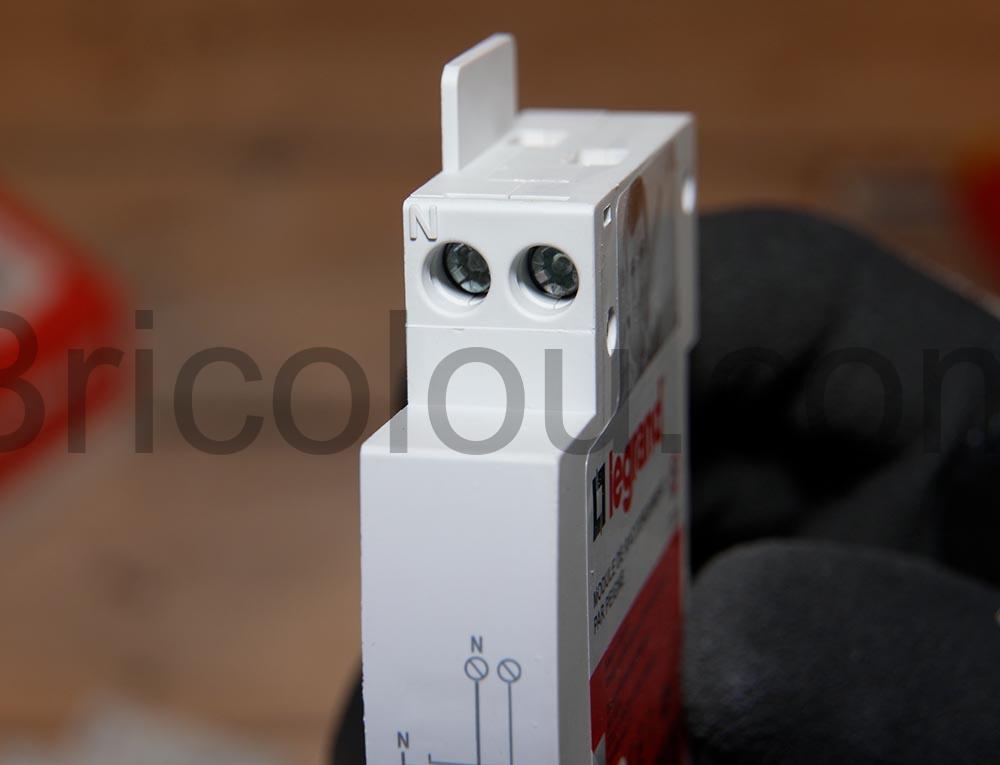

Legrand Kit de raccordement direct disjoncteur interrupteur différentiel 928 00 Neutre

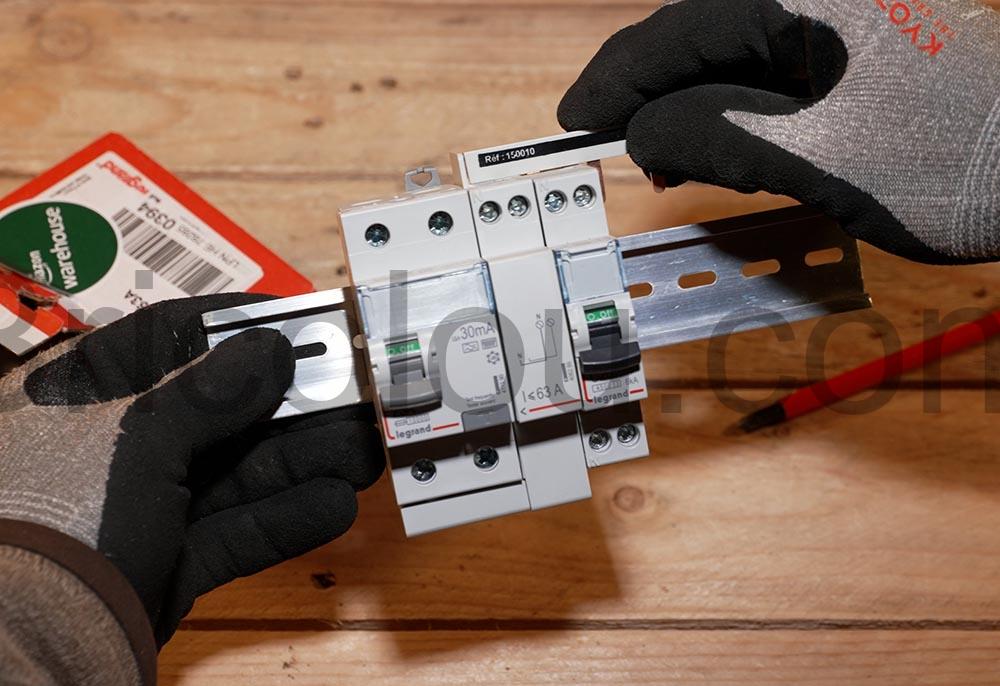

Le montage est extrêmement simple car il suffit simplement de serrer les connecteurs ce qui va permettre à ce qui te raccordement d’être bien aligné à votre ligne de disjoncteurs et différentiel.

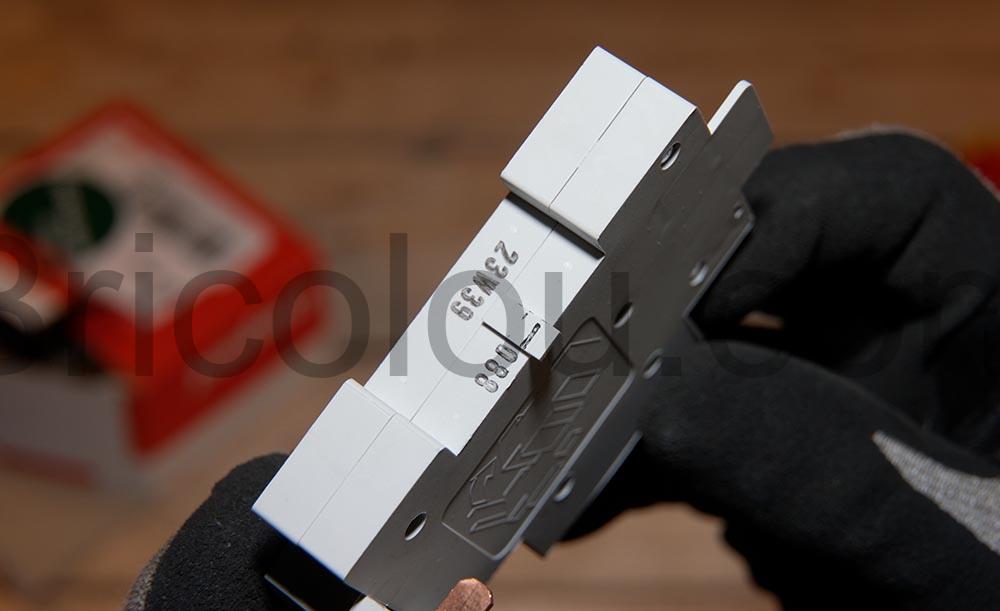

Bizarrement il n’y a même pas de crochets pour s’accrocher sur le rail DIN, c’est donc uniquement les disjoncteurs d’un côté et l’interrupteur différentiel de l’autre qui maintiennent ce module mécaniquement.
En regardant sur la partie inférieure du module on a l’impression qu’il est possible de créer deux sorties supplémentaires sans doute pour des mesures ou un pontage si besoin. Les deux emplacements sont prévus et il suffit de passer un tournevis pour casser les petites broches et avoir une sortie utilisable malgré la mise en place de ce kit de raccordement direct.

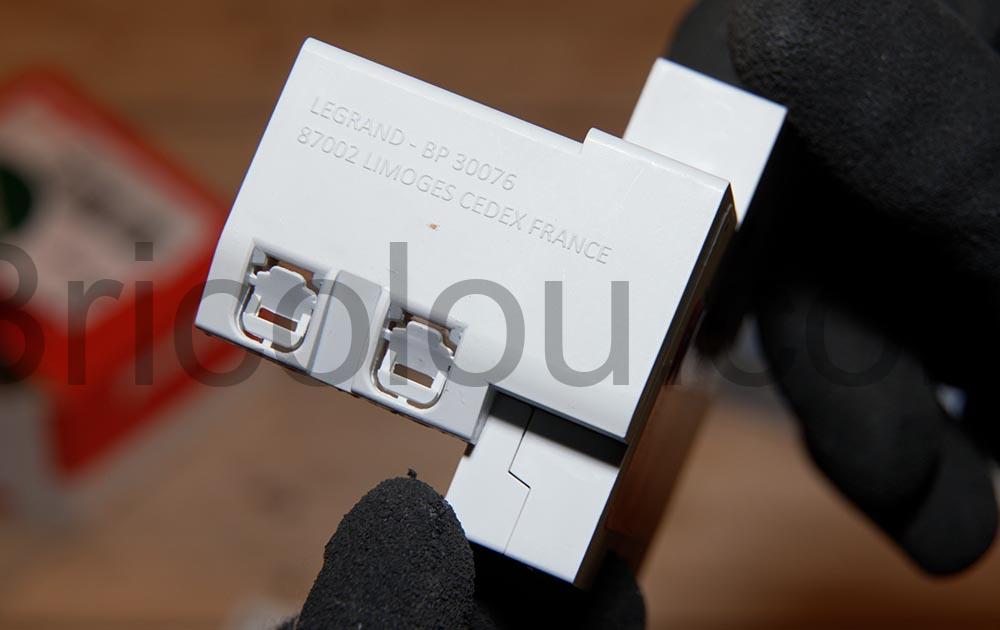

Legrand Kit de raccordement direct disjoncteur interrupteur différentiel 928 00 63A marquage

Dans les détails il y a une languette plus large à gauche qui permet une espèce de protection mécanique pour vos doigts entre l’arrivée électrique sur l’interrupteur différentiel et le départ vers les peignes.
Vous avez une mini documentation qui est collée directement sur le disjoncteur, et que je vous invite à enlever pour éviter de rajouter une surépaisseur dans un matériau qui pourrait être inflammable.

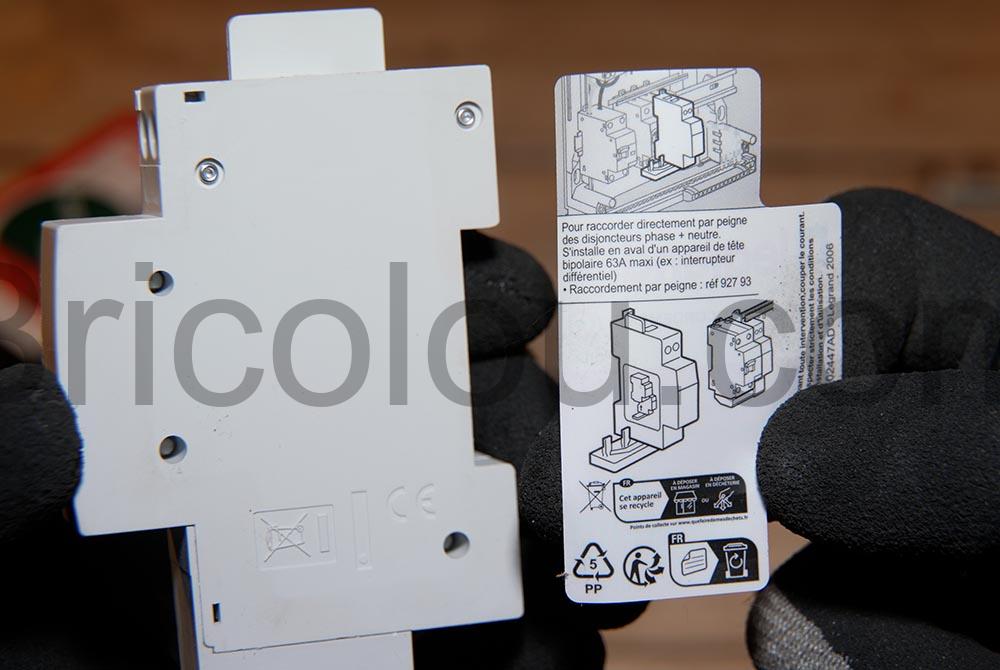

Legrand Kit de raccordement direct disjoncteur interrupteur différentiel 928 00 63A Documentation

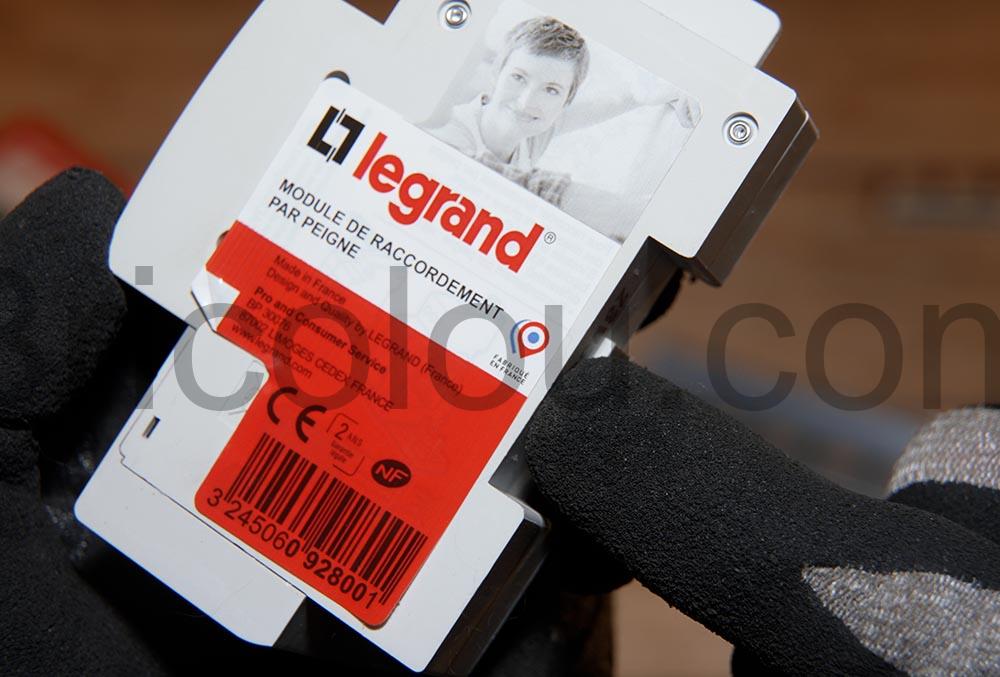

Dans les bonnes nouvelles on notera la présence du logo normes françaises. Ce produit semble aussi être fabriqué en France.
Il y a bien entendu aussi les marquages CE qui sont bien moulés dans le plastique et non un simple autocollant rajouté pour faire croire que tout va bien, comme c’est le cas dans pas mal d’équipements venant de l’autre côté de la planète.

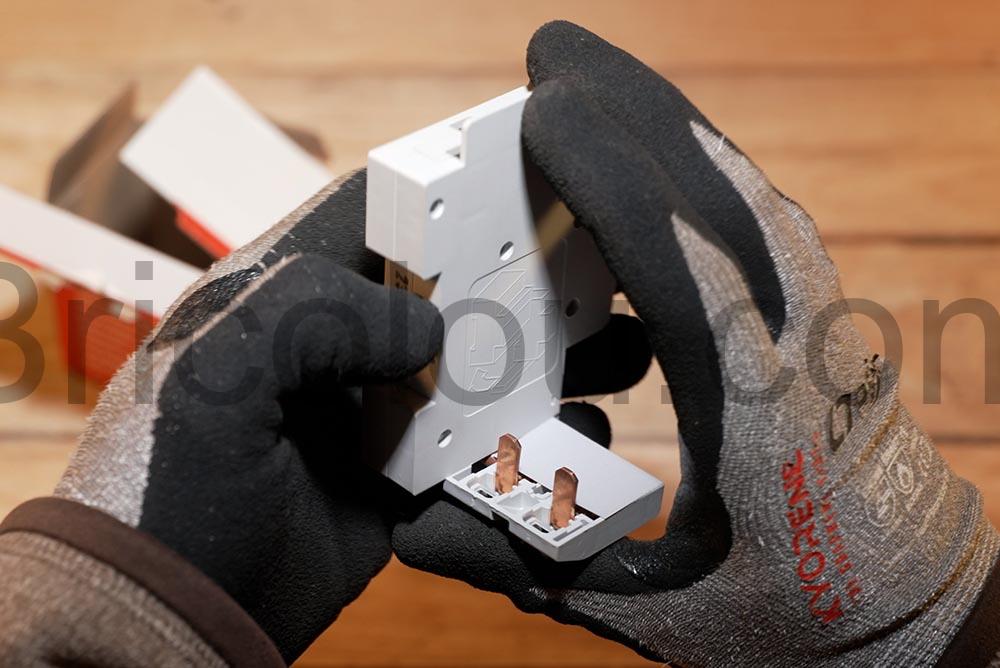

Legrand Kit de raccordement direct disjoncteur interrupteur différentiel 928 00 broches

Si vous souhaitez quelque chose de propre et ne voulez pas prendre de risques avec le câblage; c’est clairement une solution mais qui n’est pas forcément adaptée aux boîtiers qui sont déjà plein à craquer de modules car vous allez perdre un espace avec celui-ci.
