Description
Une simple prise électrique?
J’ai tout d’abord choisi cette prise Legrand pour son prix imbattable pour une simple prise électrique. Elle est au format français c’est-à-dire qu’elle accepte la terre au centre.

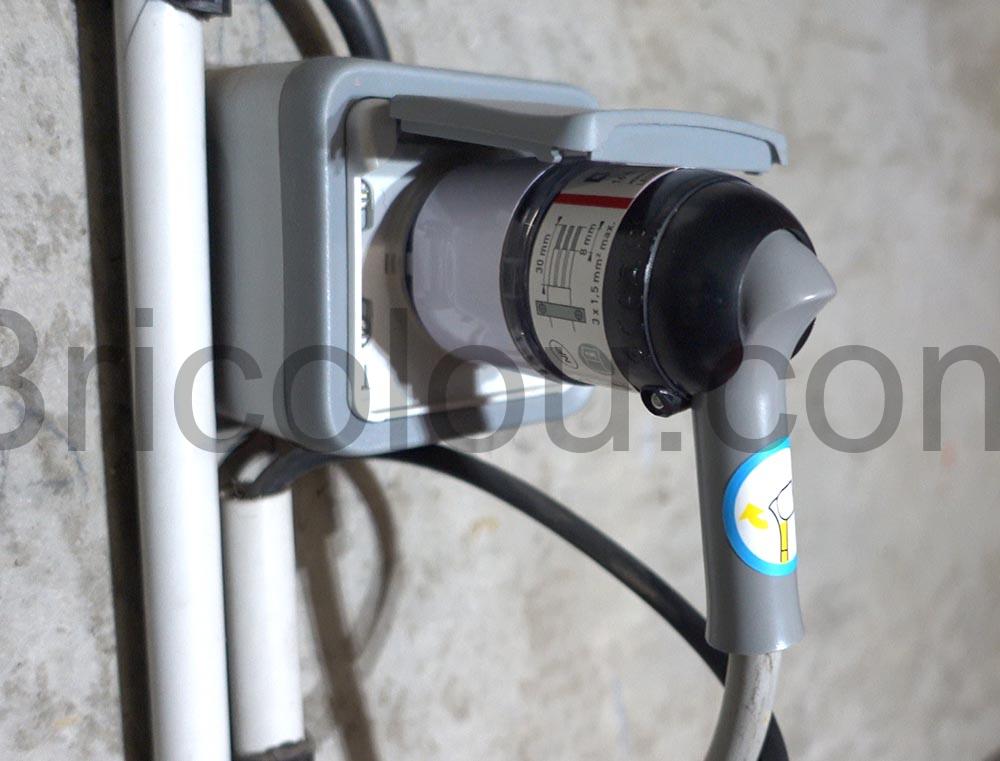

Mais en plus elle dispose des contacts sur la terre sur le côté au standard Schuko allemand que l’on trouve de plus en plus. C’est donc une presque vous pourrez utiliser dans n’importe quel multiprise ou prise murale.
Mais sa conception unique rend son retrait aisé avec une partie qui pivote et aide au retrait.
Voici une présentation vidéo qui montre le câblage et utilisation.
Puissance maximum admissible.
Elle est capable de passer 16 ampères ce qui est le maximum possible pour une prise de ce format. Attention ce genre de prise n’est pas recommandé pour le passage de 16 A en permanence comme par exemple le chargement d’une voiture électrique.

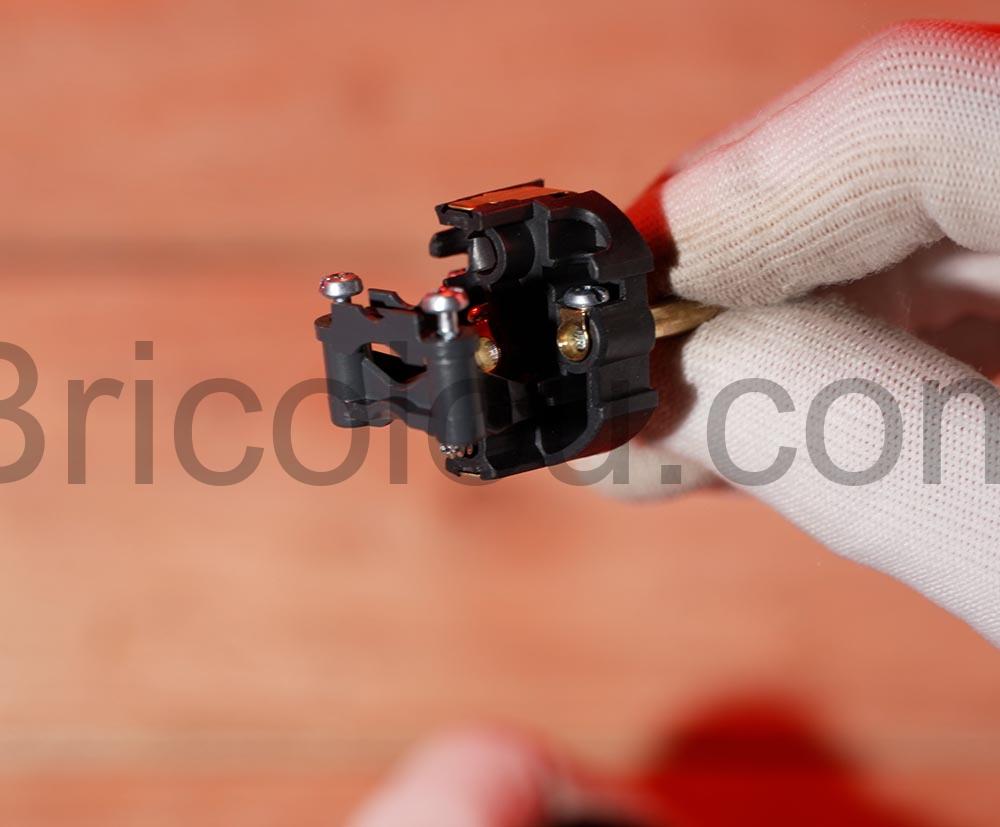

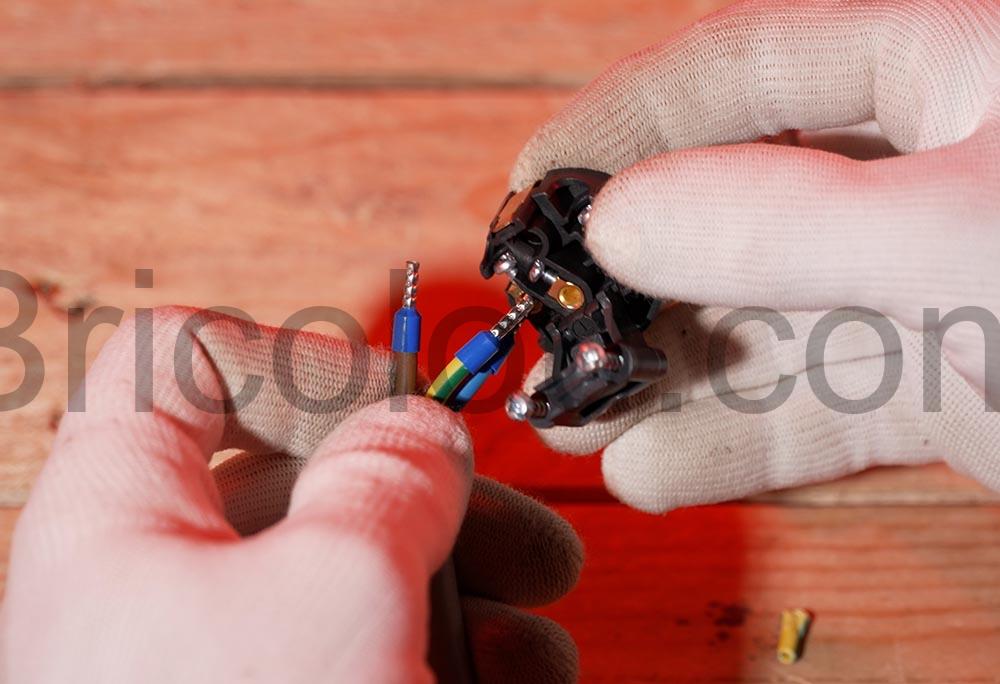

Pour passer le maximum d’intensité il faudra bien câbler en 2.5 mm carré et les broches à l’intérieur vous permettent même d’y ajouter des cosses à sertir pour rester en toute sécurité.
Installation de la prise sur un câble électrique

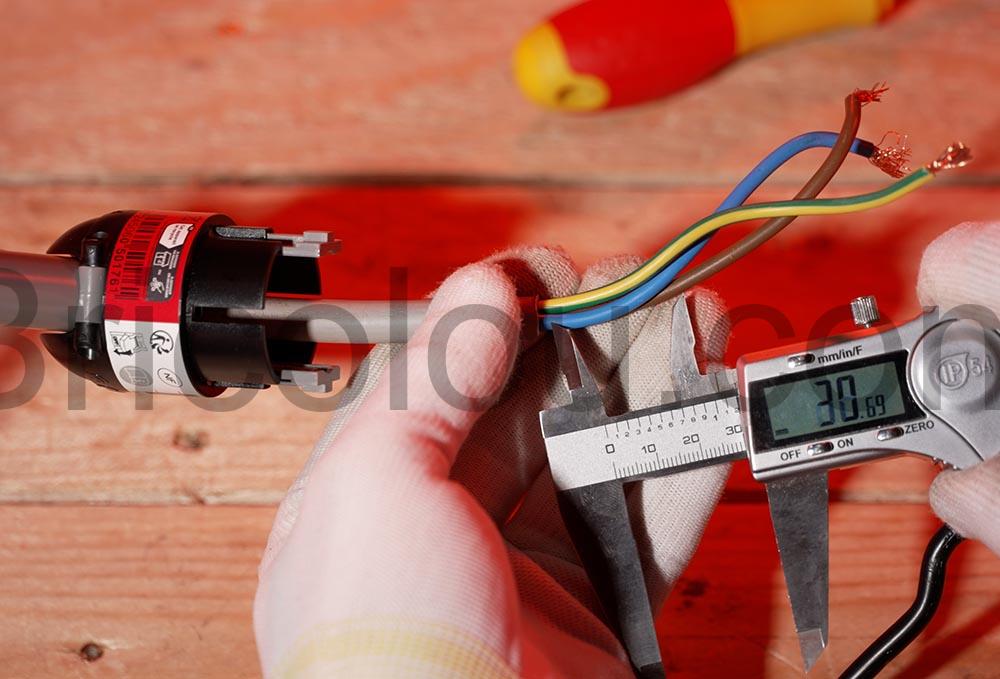

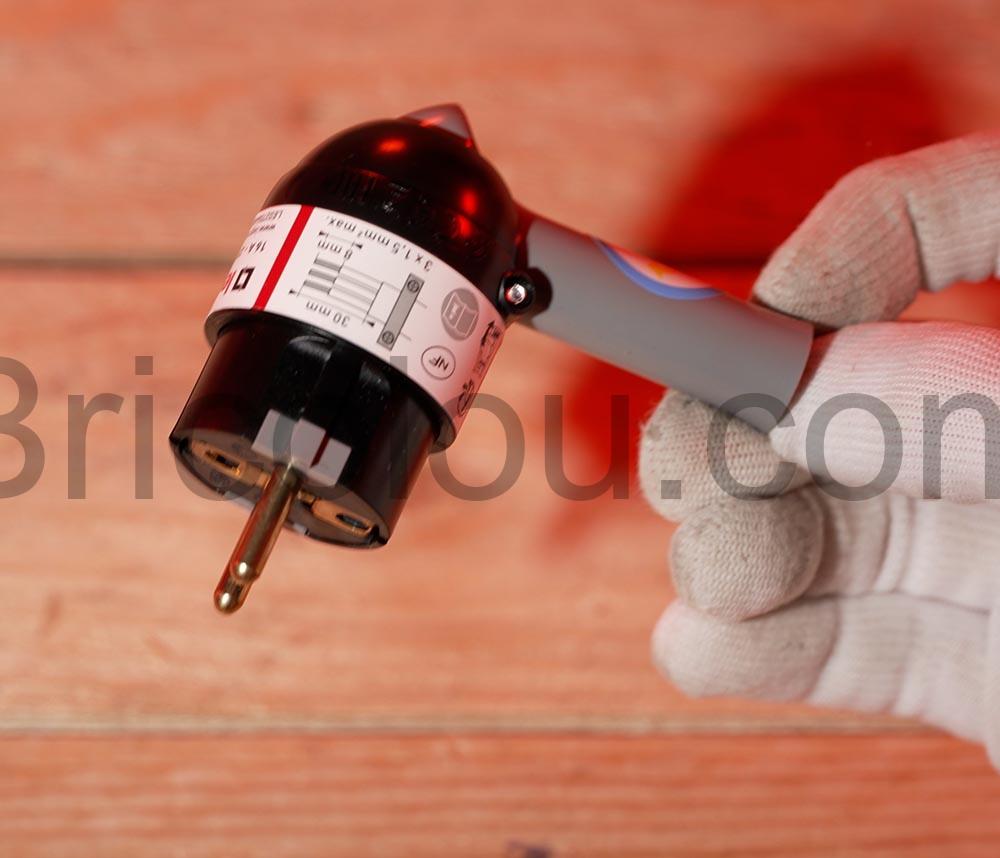

Vous avez les indications de câblage sur un autocollant autour de la prise. Il est demandé de dénuder sur 33 mm mais je trouve que c’est trop long et du coup vous allez devoir faire une boucle si vous voulez bien serrer sur l’isolant restant. Comme ce serrage et ce qui permet au câble d’être maintenu dans la prise, il est vraiment important de le faire correctement.

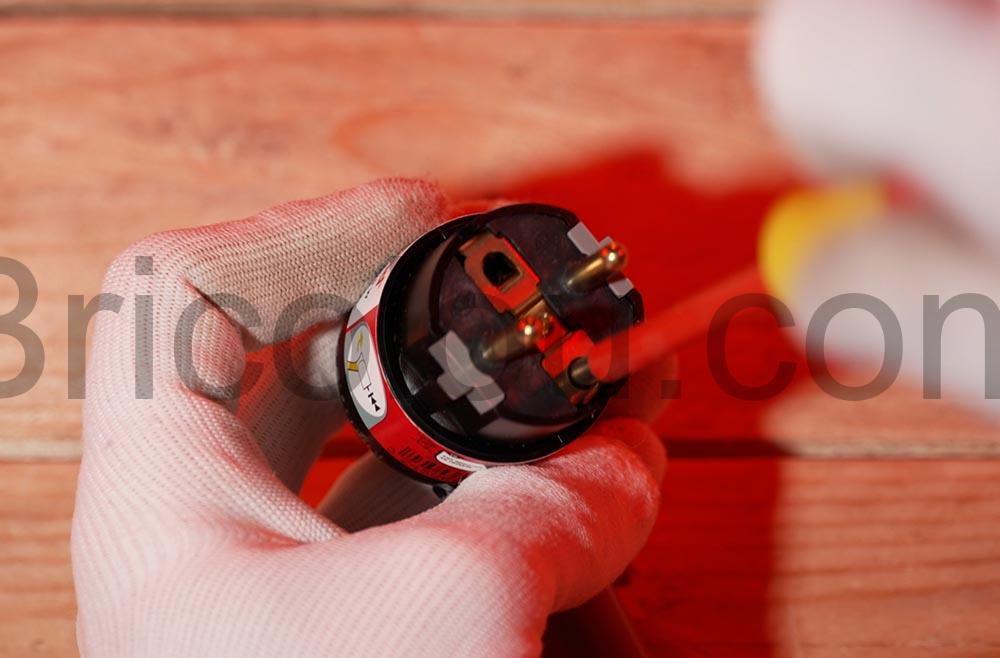

La prise se démonte super simplement avec un tournevis cruciforme qui est d’ailleurs le même tournevis ce qu’il vous faudra pour les branchements terre phase et neutre.
Il ne faudra pas utiliser de câble rigide car cela empêchera ensuite de faire fonctionner le mécanisme de retrait. Je conseille vraiment de choisir un câble très souple ou de rester sur du 1.5 carré qui vous permet quand même de passer 10 ampères sans problème.
Utilisation de cette prise Legrand
La prise existe en blanc ou en noir pour rester plus discret dans votre intérieur.

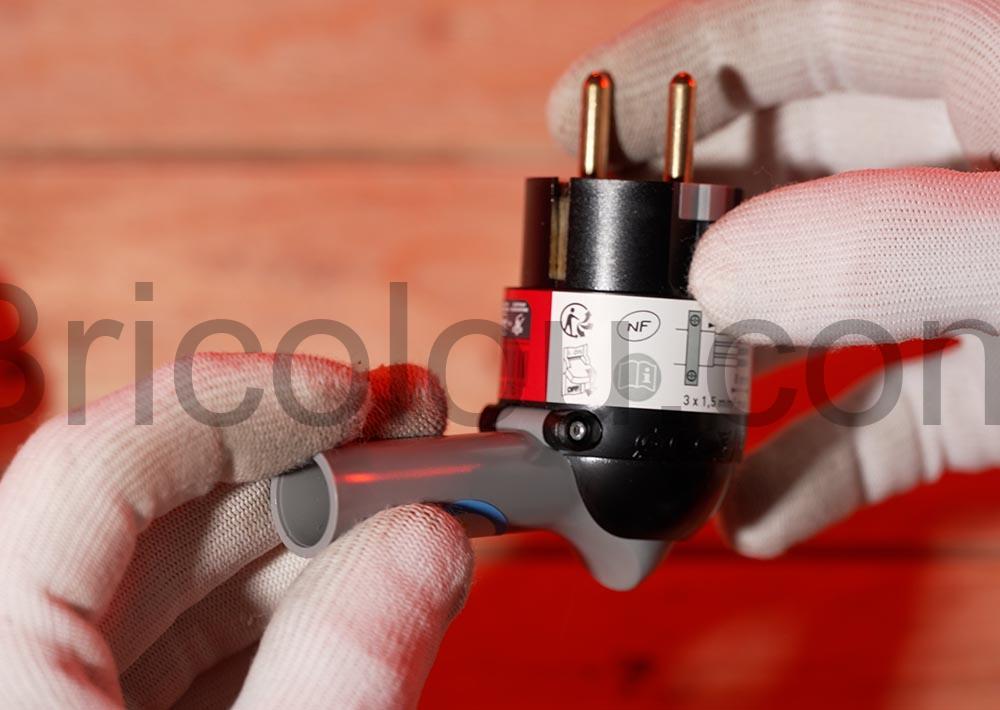

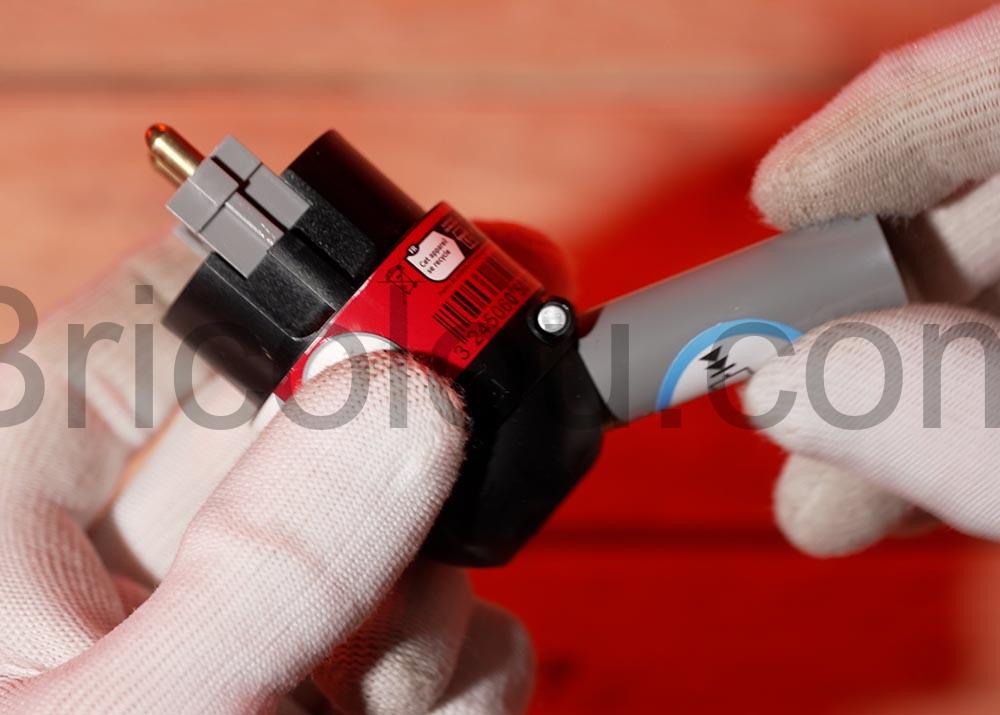

Le principe de fonctionnement est extrêmement simple. Il y a deux poussoirs de cachet le long de la prise qui sortent au moment où vous inclinez le câble à l’horizontal.
Cela permet un dé-branchement sans aucun effort ou presque de toutes les prises possibles. Le défaut éventuel c’est que si quelqu’un tire sur le câble comme par exemple en le mettant sur une tondeuse vous allez aussi avoir tendance à ce qu’il se débranche de lui-même. Mais de toute façon il n’est jamais bon de tirer sur le câble surtout s’il est dans une prise.

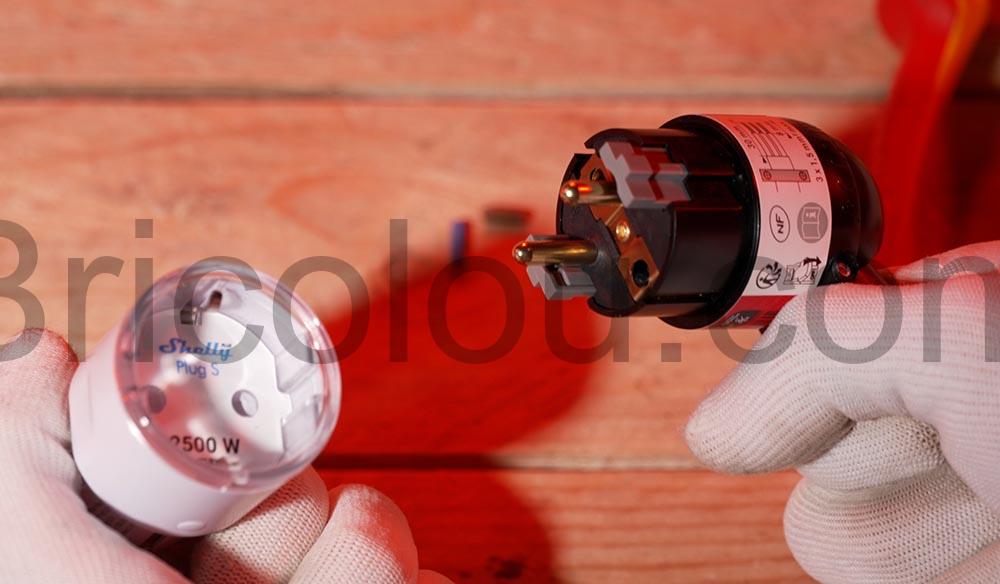

Je l’ai utilisé pour fabriquer une mii rallonge permettant la lecture de puissance pour un retour d’information sur Home Assistant.
Avis sur le retrait simplifié.
Donc une innovation technologique Legrand intéressante pour toutes les personnes qui ont des difficultés de puissance au niveau des doigts ou de la main. Il ne s’agit plus de faire une traction pour attirer la prise qui est difficile au début puis d’un seul coup lache. Ici c’est très progressif avec un retrait qui se fait par l’angle donné avec le câble. Cette partie grise qui s’incline est solide et possède même un support pour y poser votre pouce afin de faire un geste complet.
Dans les derniers détails importants cette prise a bien le logo NF pour vous assurer un total respect des normalisations électriques.
