Description
Il existe plusieurs parafoudres et j’ai décidé de partir sur ce modèle Legrand qui est considéré comme étant la version résidentielle. Si votre installation se trouve dans du tertiaire, il faudra choisir une autre version.
Celui-ci doit normalement se placer en tête de ligne sur une de vos rangées de disjoncteur mais dans la mesure où je le place dans un boîtier de sécurité pour installation solaire, je me suis permis quelques arrangements.
Afin de limiter le nombre de câblage et potentiellement le nombre d’erreurs et de raccourcir au maximum le circuit électrique traversé par la foudre, je l’ai calé directement avec un peigne sur ce qui sort de mes panneaux solaires.

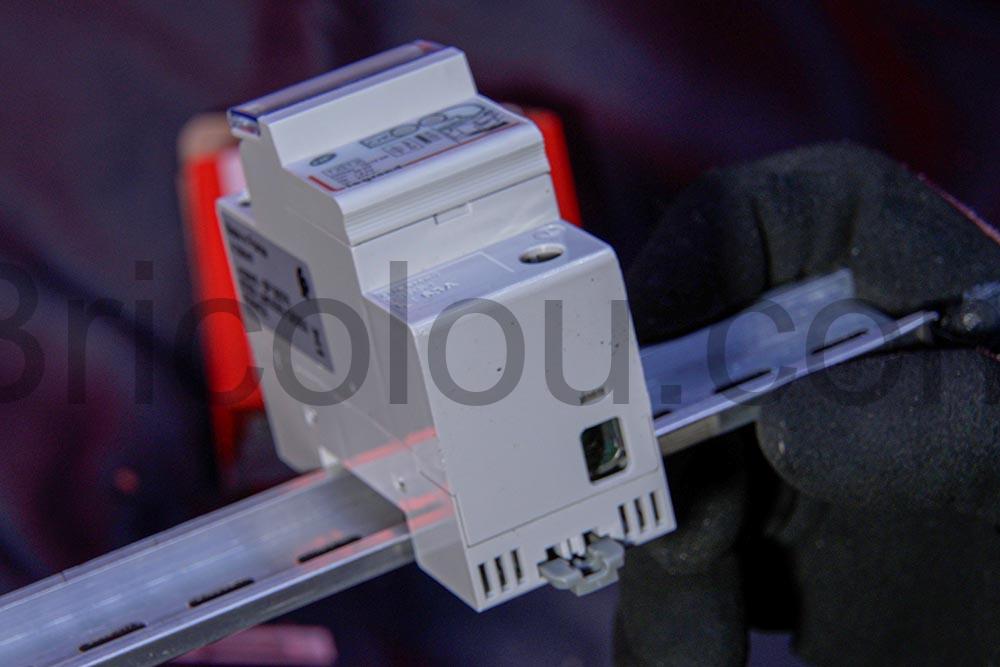

La partie terre est reliée avec un 16 mm carré sur le piquet de terre directement.

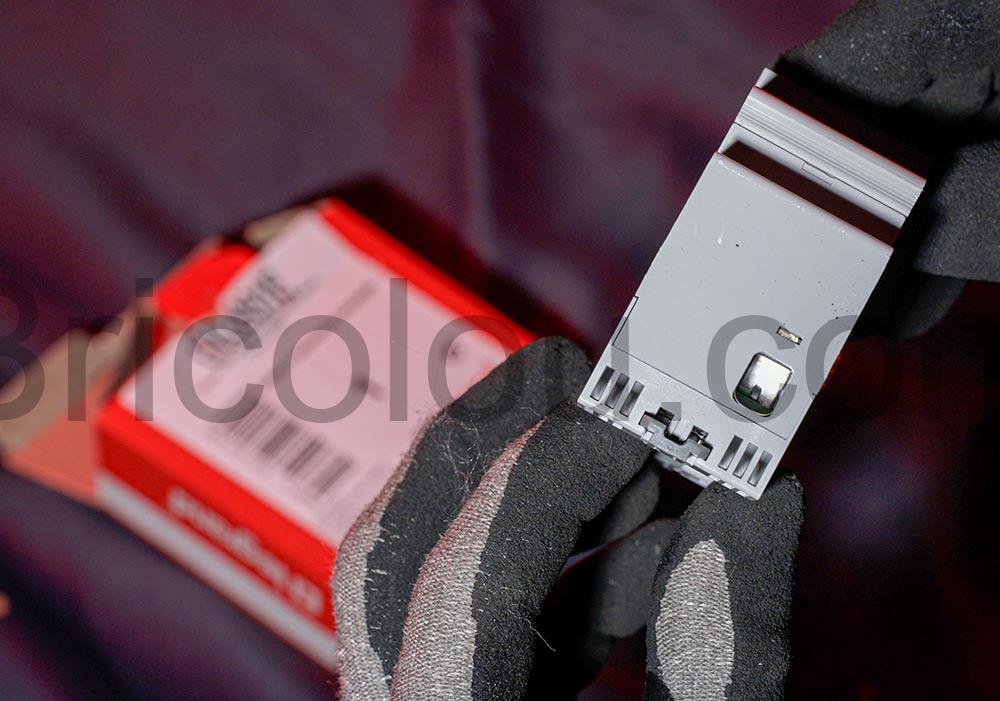

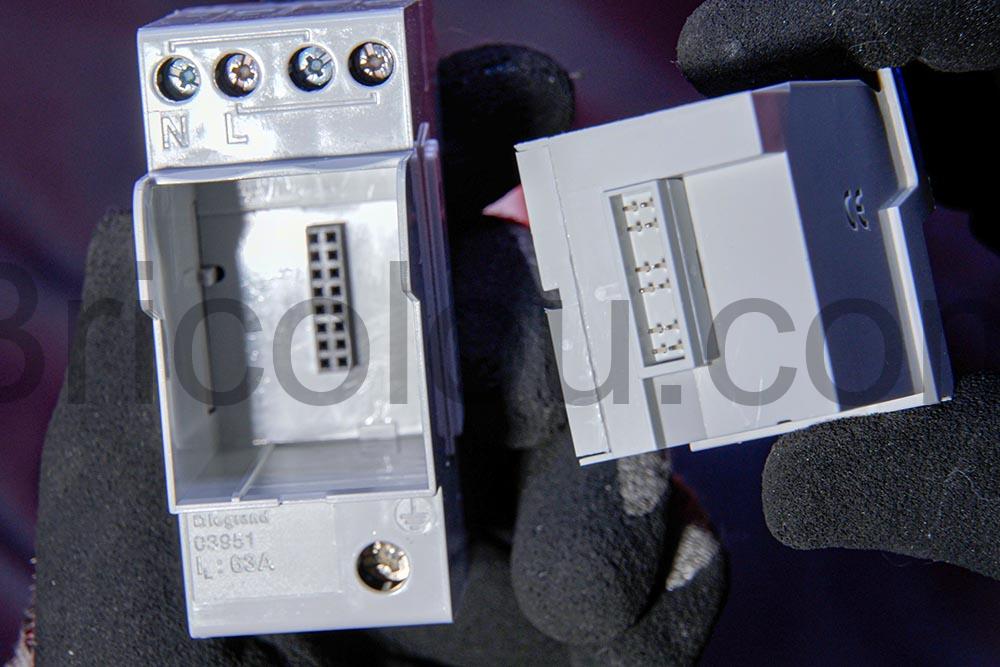

Ce parafoudre possède une partie centrale qui est remplaçable.

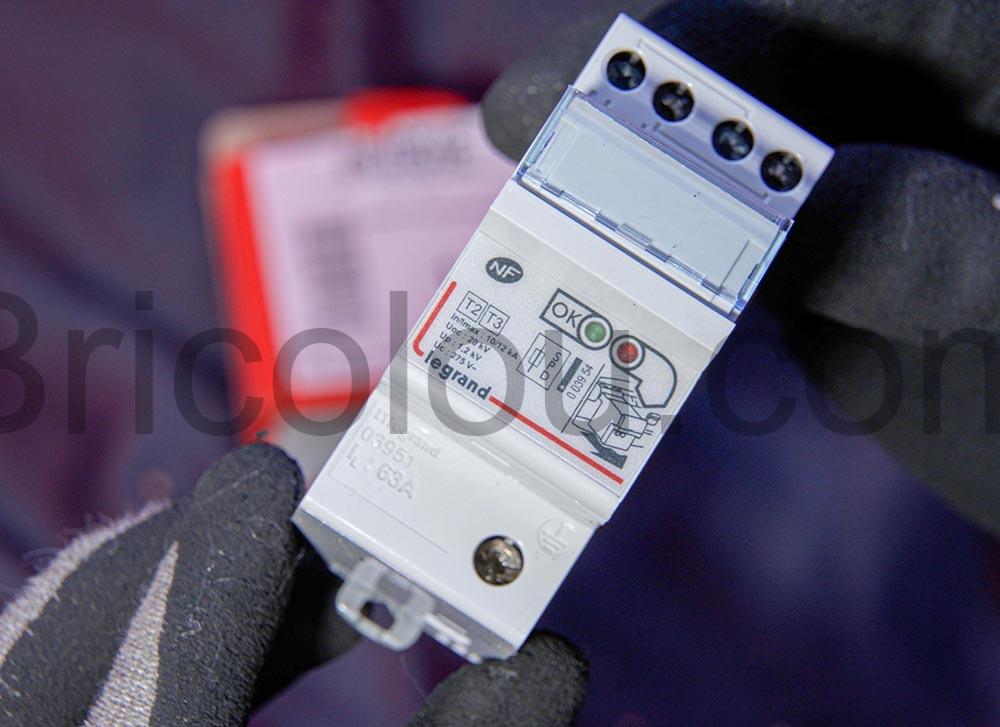

Il y a une LED verte qui s’allume si tout va bien et qui passe au rouge lorsqu’il est détruit. Vous ne pouvez racheter que des cartouches de remplacement Legrand car le connecteur est spécifique.
Normalement il est préconisé voire obligatoire de placer un disjoncteur pour pouvoir l’isoler car il peut très bien cramer et rester en liaison continue avec la terre ce qui vous empêcherait d’utiliser votre maison.
C’est à cet endroit que je me suis pris la liberté de retirer cet élément car, s’ il est en court-circuit et donc en liaison directe avec la terre, je peux couper au niveau de l’arrivée des panneaux solaires et ma maison continuera à recevoir du courant. Bien sûr, à ce moment-là, les panneaux solaires ne fonctionneront plus, mais c’est assez logique si le parafoudre a été détruit. Le fait d’enlever cet élément me permet donc un peigne direct par le dessus plutôt que d’avoir à faire 10 cm de câble en plus.
Il était en effet placé dans mon cas dans un boîtier secondaire lui-même déjà protégé par un disjoncteur de 20 ampères en courbe C.
Le Consuel n’est pas encore passé, donc il ne m’est pas possible de vous annoncer que cela est 100 % réglementaire mais je tiendrai à jour ce poste lors de la visite technique des agents.
L’avantage de l’acheter sur Amazon c’est bien entendu qu’il est trois fois moins cher qu’au catalogue de la marque.

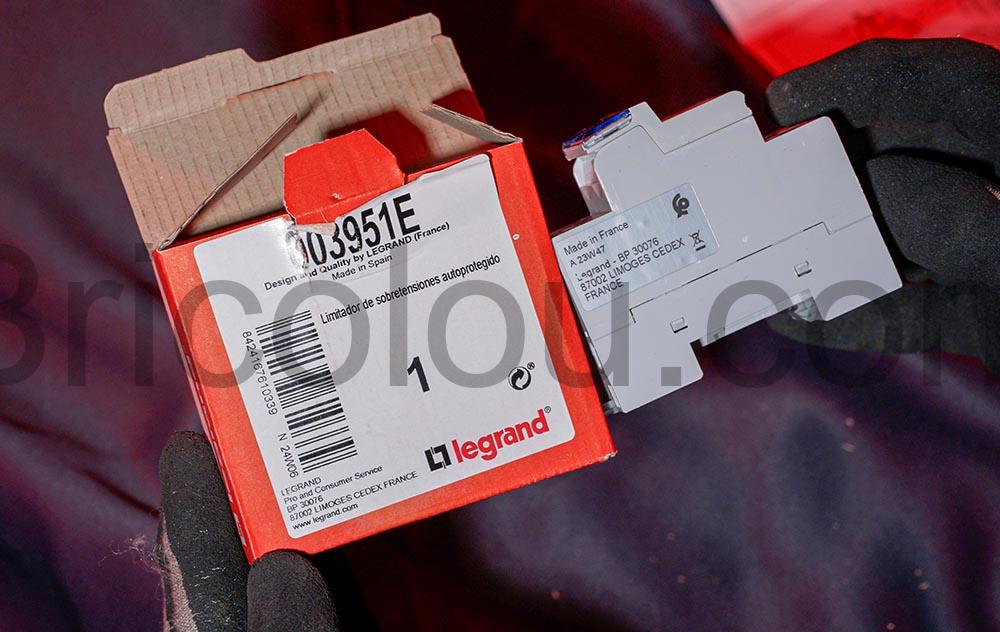

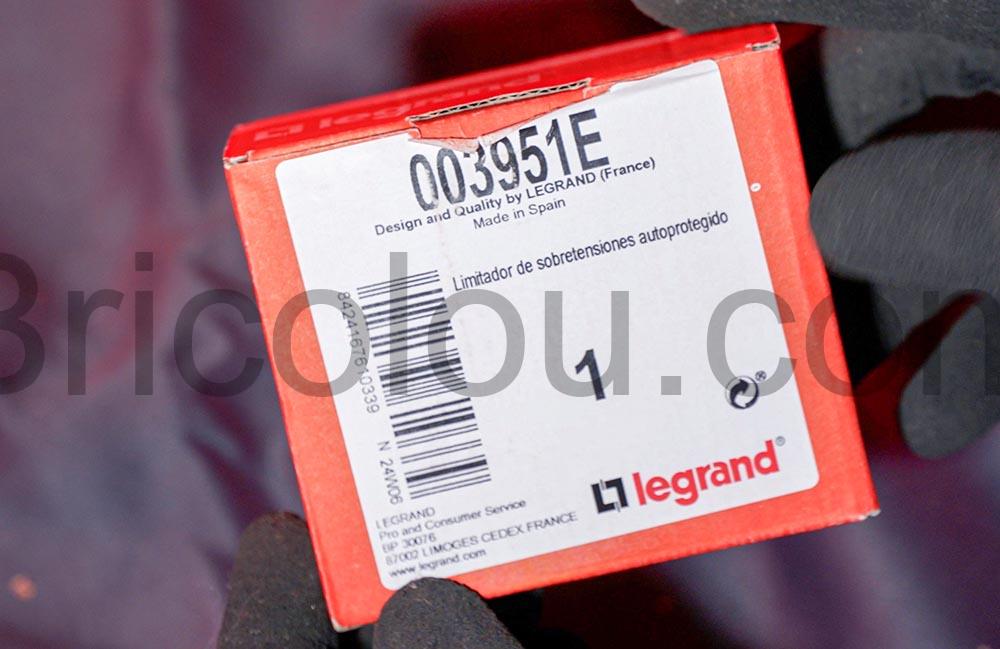

Et les fabriquer en France si l’on en lit l’autocollant placé dessus alors que la boîte en carton indique une fabrication en Espagne, une conception et un test en France. J’avoue que je vais croire à l’autocollant posé directement sur le parafoudre qui indique une construction française.
Un autre avantages certain, c’est le logo de conformité aux normes françaises ce que quasiment aucune autre marque ne propose si l’on place le prix dans la balance. Il y a bien entendu la conformité CE.
Voici les paramètres exacts de protection comme disponible sur le site du constructeur en Français. J’avais aussi une documentation en Français qui fait partie de l’emballage.

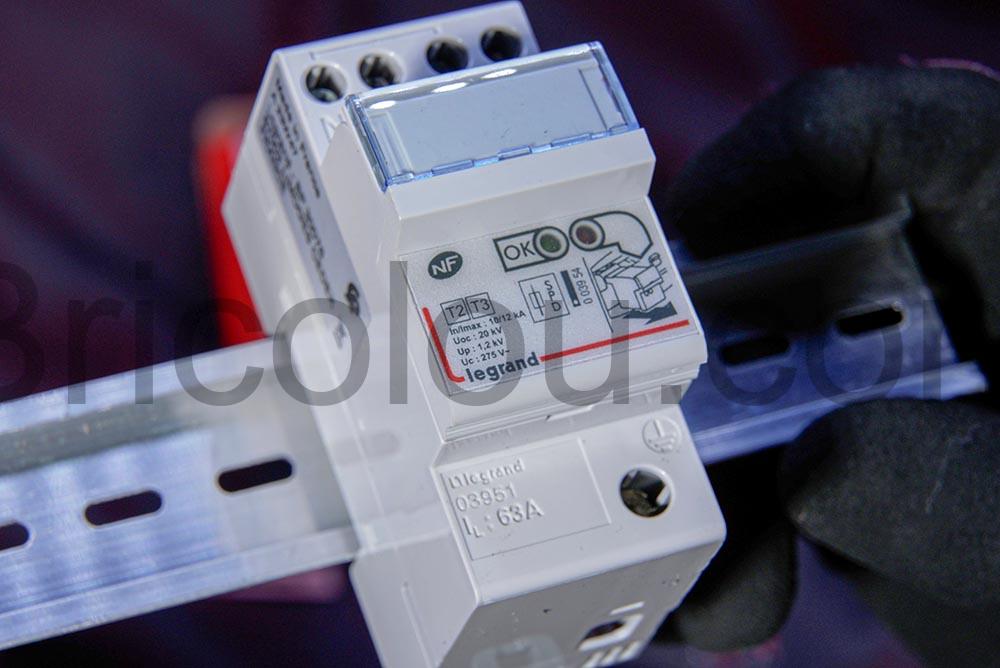

Parafoudre T2+T3 – Imax 12kA avec protection de court-circuit intégrée Icc 4,5kA – 1P+N – 2 modules. Donc pour une maison en monophasée et ne conviendra pas à une installation en triphasé. Il faudra à ce moment se pencher sur ce modèle 0 039 53/73
Up 1,2kV, Uc 275V~ – Régimes de neutre: TT, TNS
Caractéristiques :- Type 2: In 10kA et Imax 12kA- Type 3: Uoc 20kV
Conforme aux normes EN 61643-11 et IEC 61643-11
Sur la documentation il est indiqué que la terre peut-être installée avec un connecteur de 6 mm carré mais j’ai l’impression que du 16 carrés passe parfaitement.

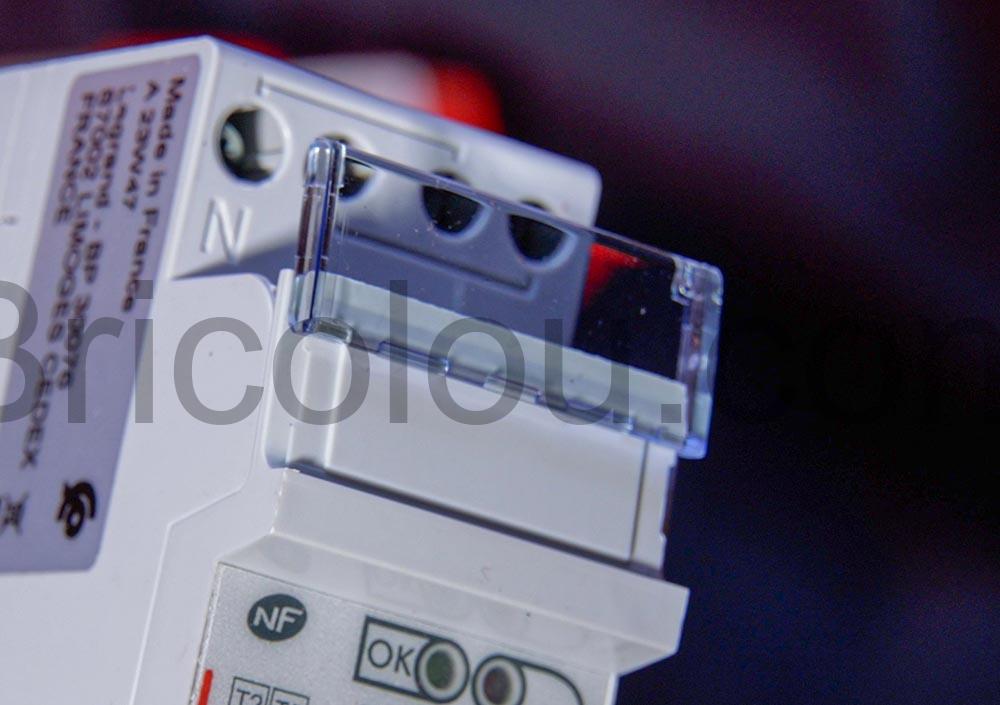

Dans les petits plus classiques chez Legrand, vous avez une fenêtre qui permet d’y passer une étiquette imprimée directement sur le disjoncteur et donc continuer à lire sa fonction même en retirant le couvercle du coffret de protection.

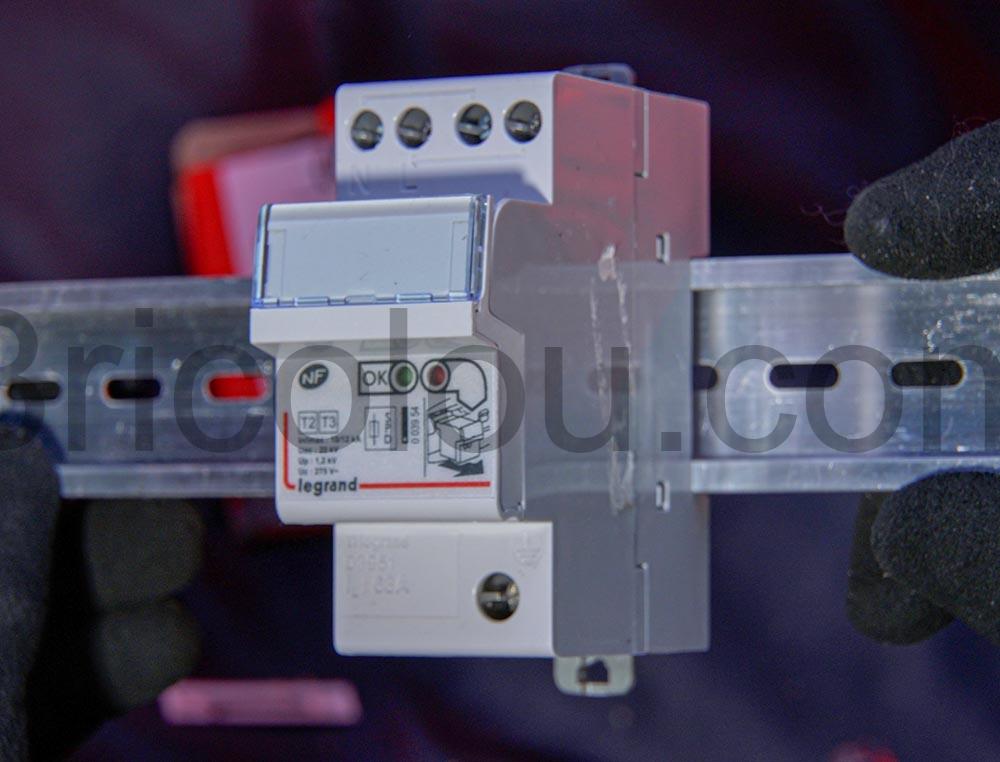

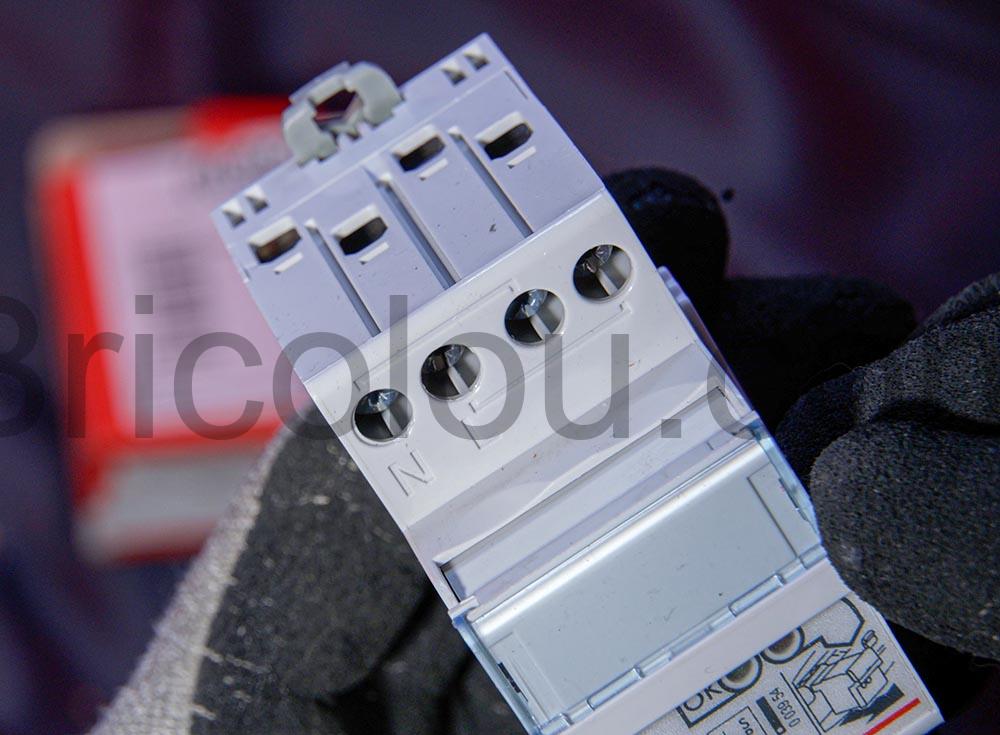

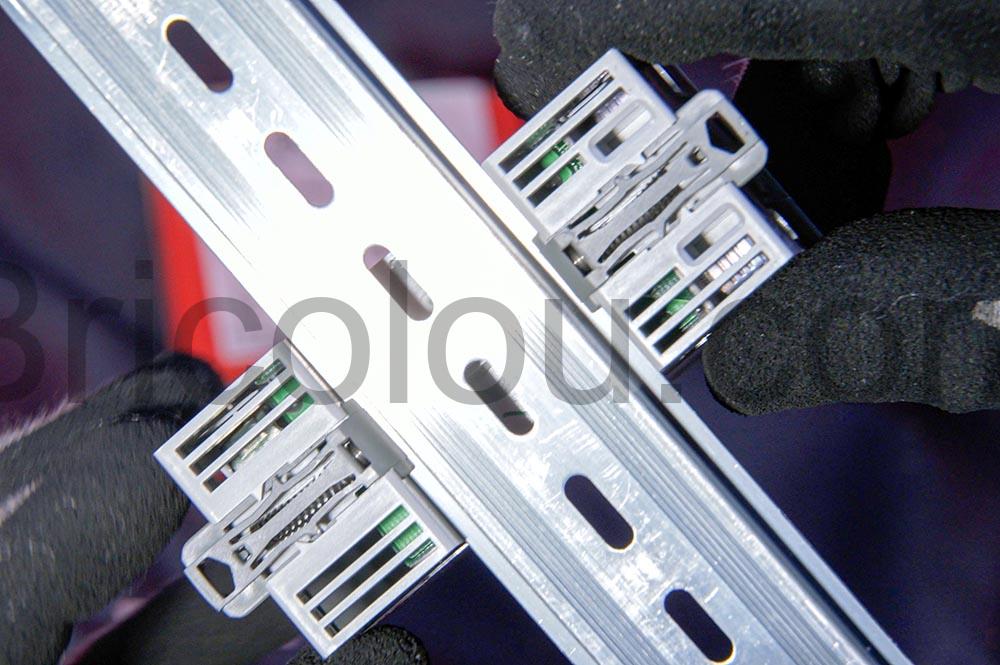

Le parafoudre est aussi maintenu avec deux ressorts par le haut et par le bas contrairement au modèle économique qui ne possède qu’un seul blocage. Il est possible de l’alimenter de plusieurs façons car les contacts sur le dessus sont copiés entre phase et neutre. Ils sont décalés pour pouvoir y placer directement un peigne. Attention ce décalage n’est pas forcément présent sur votre interrupteur différentiel donc il faudra choisir un modèle adapté si vous souhaitez le placer en amont de celui-ci. Dans mon cas, je suis parti avec ce kit pour peigne Legrand afin de le placer directement sur l’entrée électrique de mes panneaux solaires.
Je n’ai heureusement pas encore eu besoin de m’en servir mais j’espère que ce ne sera jamais le cas. J’ai déjà reçu un autre boîtier de sécurité avec cette version plus économique du parafoudre mais j’avoue que je préférais rester sur le grand pour une installation qui comporte un appareillage comme la passerelle En-Phase.

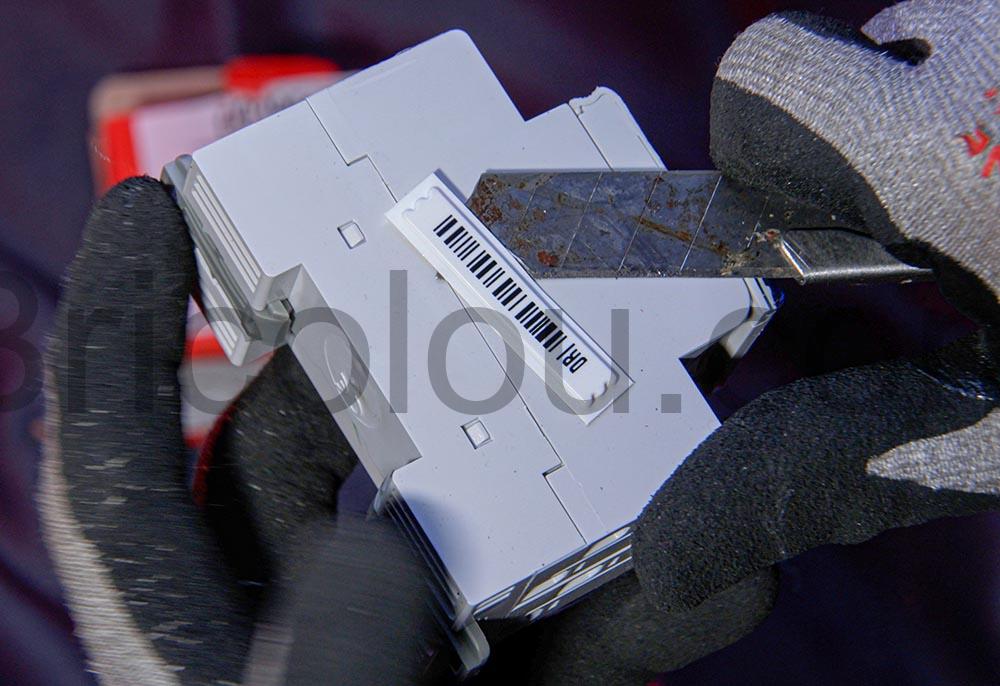

Dans les choses négatives, il est à noter qu’il y a un autocollant antivol sur le côté de près de 2 mm d’épaisseur qu’il va falloir retirer afin de faire en sorte que tout rentre dans le boîtier.
Il est collé de façon extrêmement solide et il faut utiliser un cutter ce que je trouve un peu étonnant pour un produit envoyé directement au client comme ceci. C’est presque dangereux comme opération.
⚠️ Attention à bien cabler et serrer sérieusement vos connecteurs. Si vous utilisez du fil multibrin, il est obligatoire d’y placer des cosses de ce type.
